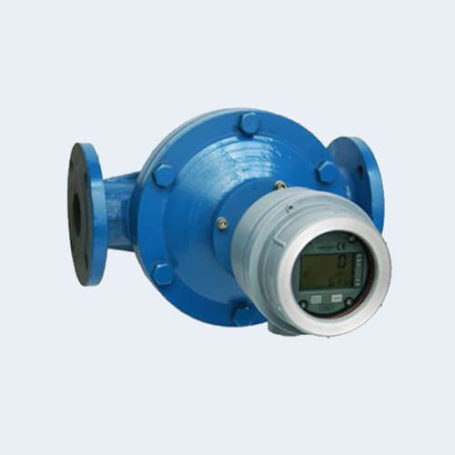

– Indicado para líquido viscosos (hasta 100.000 cP)
alimenticios y/o corrosivos sin suspensión.
– Construcción sencilla y robusta en hierro fundido.
– Temperatura máxima: 130ºC.
– Presión máxima: 25 bar.
– Alta precisión de medida. Errores inferiores a:
o 0,3% en todo el rango de medida 10x (máx./min.)
– Conexiones a proceso: Brida DIN

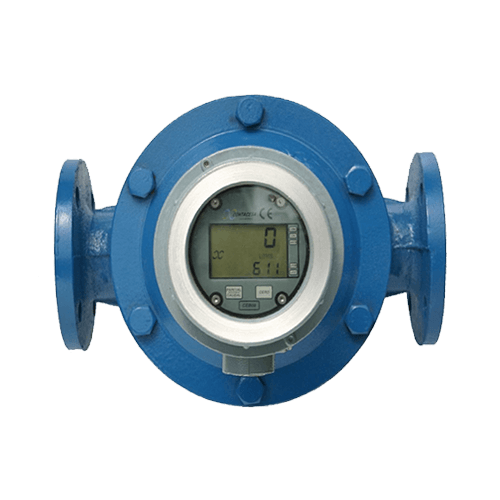

Los medidores de ruedas ovaladas son medidores volumétricos directos. Es decir: no se ven afectados por factores como el tipo de flujo, la conductividad, la viscosidad, la presión, la temperatura o las vibraciones.
La medición consiste en dos ruedas ovaladas y dentadas de precisión. Una de ellas gira sobre la otra, impulsada por la presión del fluido. Cada rotación de las ruedas transporta siempre el mismo volumen del líquido a través del contador; así, el número de revoluciones representa una medida precisa de la cantidad de líquido que fluye a través del medidor.
Por lo tanto, determinando el número de revoluciones de las ruedas ovaladas, conoceremos el volumen del fluido.
| RCH15 | RCH20 | RCH25 | RCH40 | RCH50 | ||
|---|---|---|---|---|---|---|
| Temperatura (º C) | Estándar | 90 | 90 | 90 | 90 | 90 |
| Máxima * | 150 | 150 | 150 | 150 | 150 | |
| Presión (bar) | Estándar | 16 | 16 | 16 | 16 | 16 |
| Caudal (L/h) ** | Mínimo | 80 | 100 | 500 | 600 | 1.000 |
| Máximo | 1.500 | 3.000 | 5.000 | 12.000 | 15.000 | |
| Resolución Estándar | Pulsos / litro (aprox) | 70 | 42 | 30 | 12 | 8,6 |
| Materiales | Ruedas | Aluminio | Aluminio | Aluminio | Aluminio | Aluminio |
| Cuerpo | Hierro fundido | Hierro fundido | Hierro fundido | Hierro fundido | Hierro fundido | |
| Conexiones | Bridas DIN EN-1092-1 | DN15 PN16 | DN20 PN16 | DN25 PN16 | DN40 PN16 | DN50 PN16 |

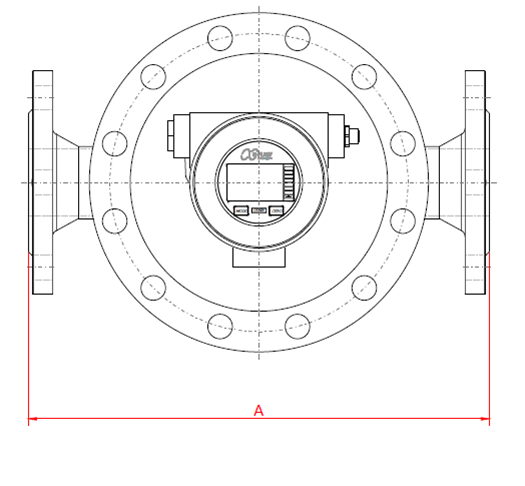

| Dimensiones (mm) | A | 170 | 200 | 260 | 245 | 340 |
| Peso (kg) | Estándar | 8 | 11 | 18 | 20 | 46 |
* Temperatura máxima asumible bajo pedido
** Valores válidos solo para Gasoil. Para otros líquidos consultar.
| Modelo | Caudales (l/h) | DWG 2D | PDF 2D | PDF3D | STEP 3D | |
|---|---|---|---|---|---|---|
| Mínimo | Máximo | |||||
| RCH50 | 80 | 1.500 | Descargar | Descargar | Descargar | Descargar |
| RCH40 | 100 | 3.000 | Descargar | Descargar | Descargar | Descargar |
| RCH25 | 500 | 5.000 | Descargar | Descargar | Descargar | Descargar |
| RCH20 | 600 | 12.000 | Descargar | Descargar | Descargar | Descargar |
| RCH15 | 1.000 | 15.000 | Descargar | Descargar | Descargar | Descargar |
