– Indicado para agua corriente.
– Construcción sencilla en Latón cromado.
– Bajo coste de adquisición y mantenimiento.
– Elevada resolución.
– Emisor de pulsos tipo hall.
o Tensión de trabajo 5-24 V
o Corriente máxima de salida 10 mA
o Protegido contra inversión de polaridad

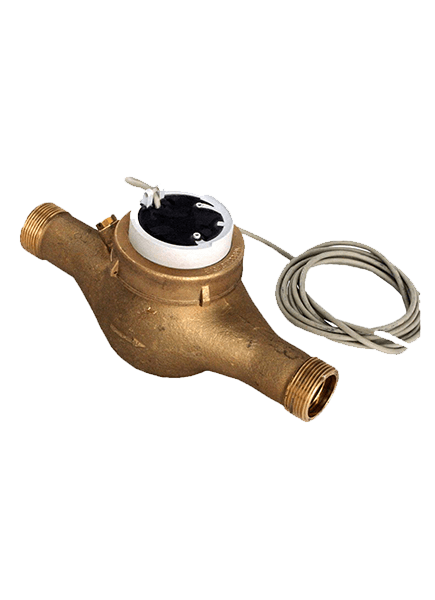

Los caudalímetros de turbina van provistos de una hélice que gira cuando la corriente fluida incide sobre ella.
La velocidad de giro es proporcional al caudal de manera que, conocida dicha velocidad, se conoce el caudal. Para determinarla se emplea un captador que genera un pulso cada vez que un aspa de la hélice pasa frente a él.
De esta forma se obtiene un tren de pulsos cuya frecuencia permite determinar el caudal.
| TE15 | TE20 | TE25 | ||
|---|---|---|---|---|
| Temperatura (º C) | Estándar | 55 | 55 | 55 |
| Máxima * | 90 | 90 | 90 | |
| Presión (bar) | Estándar | 10 | 10 | 10 |
| Caudal (L/h) ** | Mínimo | 50 | 150 | 250 |
| Máximo | 3.500 | 5.000 | 7.500 | |
| Resolución Estándar | Pulsos/litros (aprox) | 61 | 50 | 27 |
| Materiales | Hélices | Polietileno | Polietileno | Polietileno |
| Cuerpo | Latón | Latón | Latón | |
| Conexiones | Rosca GAS | ½" | ¾" | 1" |

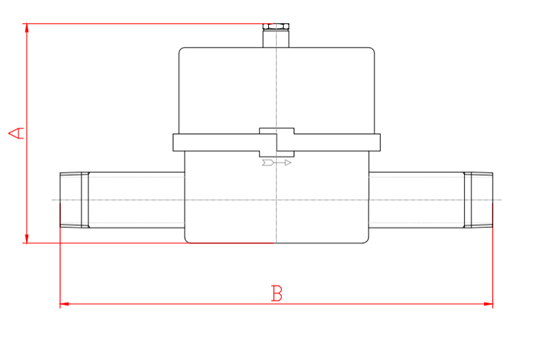

| Dimensiones (mm) | A | 90 | 90 | 132 |
| B | 115 | 115 | 260 | |
| Peso (kg) | Estándar | 0.5 | 0.7 | 4 |
* Temperatura máxima bajo pedido
** Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.
