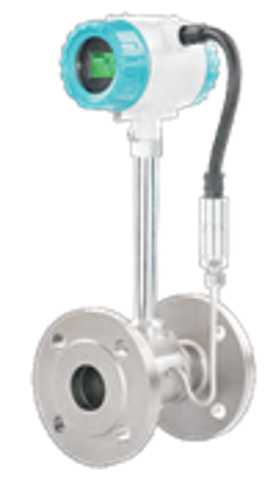

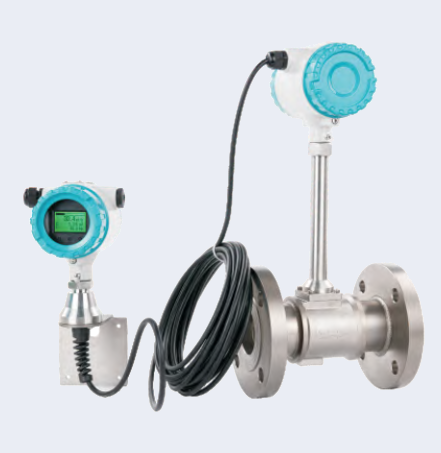

Caudalímetros Vórtex GHLUG

– Indicado para líquidos no muy corrosivos (que no ataquen al AISI 304).
– Construcción fiable y robusta en Acero Inoxidable AISI 304 con opción de AISI 316.
– Bajo coste de adquisición y mantenimiento.
– Resiste muy altas temperatura (hasta 350ºC) bajo pedido.
– Muy buena precisión de medida. Errores inferiores a:
o 1% en todo el rango de medida 10x (máx./min.)
– Posibilidad de integrar compensación por temperatura y presión.
– Salida de pulsos y analógica estándar.
– Comunicación RS485 estándar.
– Sin partes movibles, por lo que no hay desgaste de componentes.
– Clasificación ATEX II IG Ex ia IIC T5 Ga

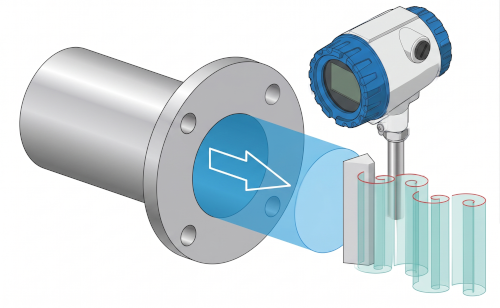

El caudalímetro de vórtices (vortex) funciona según el principio de calle de vórtices de Von Kármán, que genera remolinos cuando un fluido choca con un cuerpo romo en la tubería, que son proporcionales al caudal instantáneo.

Cuando el fluido en la tubería pasa por el cuerpo romo (prisma triangular), se generarán vórtices debido a la aceleración del caudal parcial. Los vórtices surgirán alternativamente en dos líneas, lo que se llama vórtice de Kármán.

La frecuencia de liberación de estos vórtices depende del tamaño del prisma y el caudal del fluido, siendo independiente de parámetros característicos del medio, como la temperatura y la presión.
