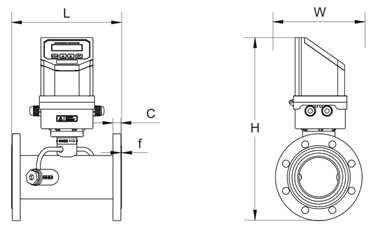

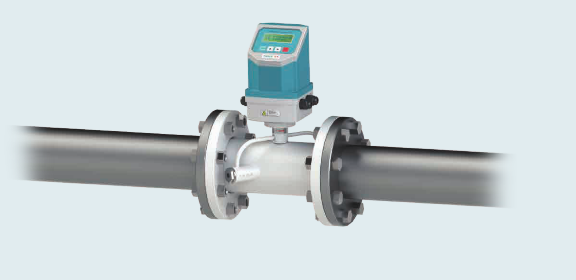

Caudalímetros Ultrasónicos CUG

Los caudalímetros de nuestra serie CU utilizan el principio de medición de tiempo de tránsito, que miden el tiempo requerido para que una señal ultrasónica se transmita desde un sensor situado aguas arriba, hasta otro sensor aguas abajo, atravesando una tubería diagonalmente.

Se comparan las dos medidas de tiempo. Si no existiera el flujo, el tiempo de tránsito sería el mismo en ambas direcciones. Con el flujo, la señal viaja más rápido a favor del mismo y más lentamente en sentido contrario.

La diferencia de tiempo medida depende directamente de la velocidad del fluido a través de la tubería, y es un valor relevante para medir y monitorizar el caudal de líquidos y gases.

Debido a que la señal ultrasónica debe cruzar la tubería desde un sensor (emisor) al otro sensor (receptor) y viceversa, el fluido dentro de la tubería puede contener solo una cantidad mínima de burbujas de aire o sólidos. Si existiera una alta cantidad de sólidos en suspensión, el sonido de alta frecuencia se atenuará, y, por lo tanto, la señal sería demasiado débil para alcanzar el otro lado de la tubería.
