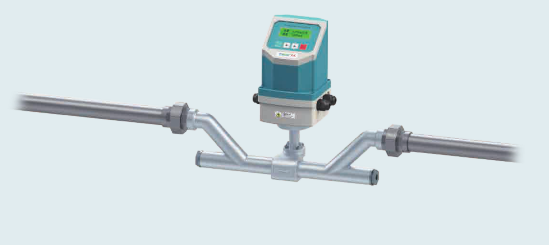

Caudalímetros Ultrasónicos CUR

Los caudalímetros ultrasónicos CUR son de hierro fundido pintado con opción de acero o acero inoxidable. Estos cuentan con un alto nivel de protección IP68. La conexión a proceso se realiza mediante Rosca Gas.

– CUR para diámetros pequeños con conexión con rosca.

Los caudalímetros de nuestra serie CU utilizan el principio de medición de tiempo de tránsito, que miden el tiempo requerido para que una señal ultrasónica se transmita desde un sensor situado aguas arriba, hasta otro sensor aguas abajo, atravesando una tubería diagonalmente.



Se comparan las dos medidas de tiempo. Si no existiera el flujo, el tiempo de tránsito sería el mismo en ambas direcciones. Con el flujo, la señal viaja más rápido a favor del mismo y más lentamente en sentido contrario.



La diferencia de tiempo medida depende directamente de la velocidad del fluido a través de la tubería, y es un valor relevante para medir y monitorizar el caudal de líquidos y gases.



Debido a que la señal ultrasónica debe cruzar la tubería desde un sensor (emisor) al otro sensor (receptor) y viceversa, el fluido dentro de la tubería puede contener solo una cantidad mínima de burbujas de aire o sólidos. Si existiera una alta cantidad de sólidos en suspensión, el sonido de alta frecuencia se atenuará, y, por lo tanto, la señal sería demasiado débil para alcanzar el otro lado de la tubería.

CUR15CUR20CUR25CUR32
Presión (bar)Estándar25252525
Opción40404040
Temperatura (º C)Mínimo*-30-30-30-30
Máximo160160160160
Caudal (L/h)Mínimo20355590
Máximo4.5008.00012.00020.000
MaterialesCabezalEstándarPlásticoPlásticoPlásticoPlástico
Cuerpo **EstándarHFHFHFHF
OpciónA, AIA, AIA, AIA, AI
ConexionesRosca G BSPG ¾"G 1"G 1 ¼"G 1 ½"
Dimensiones (mm)L320360390450
L113151622.5
W121121121121
H285285292292
Peso (kg)Estándar2235

* Líquido sin congelar

** HF= Hierro Fundido, A= Acero, AI= Acero Inoxidable
