Caudalímetros másicos MUG

MUG

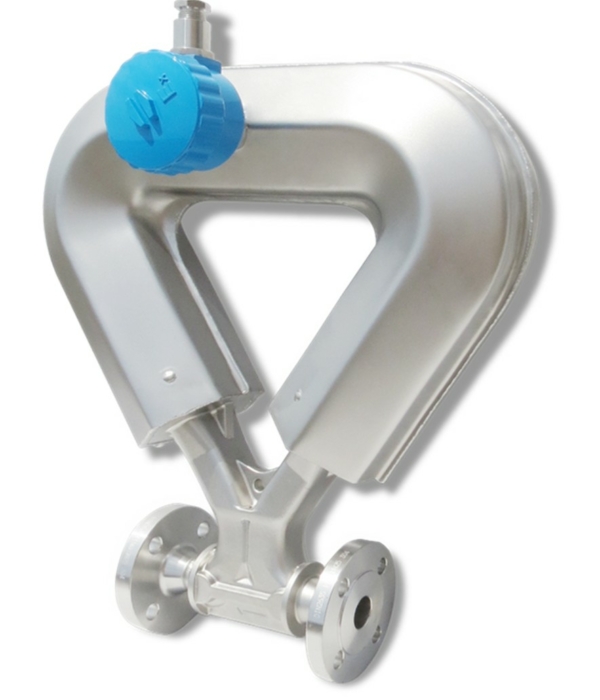

MUG2

– Construcción

  • Triángulo: DN03 – DN40
  • U: DN50 – DN150

– Material del transmisor: Aleación de aluminio
– Material del sensor: Acero inoxidable
– Material de la carcasa: Acero inoxidable 304
– Material tubos medición: Acero inoxidable 316L.

– Presión de trabajo: PN40 estándar.
– Temperatura trabajo: Hasta +300°C.
– Temperatura ambiente: -30 a +60°C.
– Humedad relativa %: < 90% (sin condensación a 25 ºC)

– Precisión: 0,10%
– Repetibilidad: 0,05%

– Precisión de la densidad: ±0,002 g/cm3
– Precisión de la temperatura: ±1 ºC

– Protección: IP 68
– Aprobaciones: CE, II2G Ex db ib IIC T6…T1 Gb4

– Conexión a proceso: Bridas DIN, DIN11864 , Rosca DIN11851

– Salida de pulsos: 0 a 10 kHz, 0,001%F. S/
– Comunicación: RS 485 Modbus o Hart
– Salida de corriente: 4 a 20mA, 0,005%F. S/
– Alimentación: 85- 265 VAC, 18 – 36 VCC

Los caudalímetros másicos han sido diseñados de acuerdo con el principio de Coriolis; mide el caudal en kg/h.

El caudalímetro másico Coriolis de doble tubo está formado por dos tubos de medición, una bobina excitadora de los tubos y dos sensores electromagnéticos A y B.

Cuando por el caudalímetro no circula caudal la bobina excitadora hace oscilar a los tubos con una frecuencia. En este estado, la señal recogida en los sensores A y B están en fase.

Cuando por el caudalímetro circula un fluido, la fuerza de Coriolis generada por la bobina excitadora crea un desfase entre el sensor A y sensor B proporcional al caudal.

La frecuencia de vibración del tubo de medición está determinada por la masa total del mismo tubo y el fluido interno.



Si cambia la densidad del fluido, la frecuencia de vibración del tubo de medición cambia también. Esto indica que la densidad de dicho fluido puede ser calculada.



El sensor de temperatura está instalado en la tubería y toma muestra de la temperatura del fluido instantáneamente, corrigiendo la dilatación de los tubos de medición.

MUG03MUG06MUG15MUG20MUG25MUG40MUG50MUG80MUG100MUG150
Temperatura (º C)Estándar160160160160160160160160160160
Máxima *300300300300300300300300300300
Caudal (kg/h)Mínimo185015036060024003000120001700032000
Máximo3601200300072001200030000600000180000260000480000
Presión (bar)Estándar40404040404040404040
Máxima *63636363636363636363
MaterialesTubo interiorEstándarAISI 316LAISI 316LAISI 316LAISI 316LAISI 316LAISI 316LAISI 316LAISI 316LAISI 316LAISI 316L
OpciónTitanioTitanioTitanioTitanioTitanioTitanioTitanioTitanioTitanioTitanio
CarcasaAISI 304AISI 304AISI 304AISI 304AISI 304AISI 304AISI 304AISI 304AISI 304AISI 304
ConexionesBrida DIN (EN-1092-1)DN 15DN 15DN 15DN 20DN 25DN 40DN 50DN 80DN 100DN 150
DN 20DN 20DN 20DN 25DN 40DN 50DN 80DN 100DN 125DN 200
Dimensiones (mm)L1961621923962112655577377551020
L1243235293296448576506665709907
H25525636448950663671191811621322
Peso (kg)Estándar12,86,68,815,620,629,53780118217

* Presión y temperatura máxima bajo pedido

Construcción en triángulo: DN03 – DN40.
Construcción en U: DN50 – DN150.
