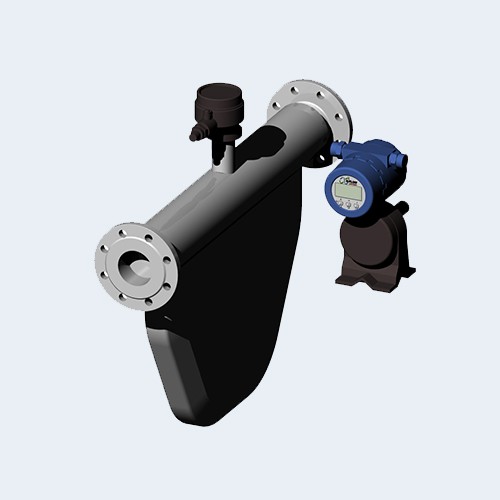

Caudalímetros Másicos MYBR

– Rango de caudal: 40 kg/h a 200 t/h.


– Material de la carcasa: Acero inoxidable 304.
– Material tubos medición: Acero inoxidable 316L.


– Presión de Trabajo: PN40 estándar.
– Temperatura Trabajo: Hasta +250°C.
– Temperatura ambiente: -40 a +55°C.
– Humedad ambiental: 5% a 95%, HR: 25ºC


– Precisión: 0,15%
– Repetibilidad: 0,05%


– Medida de la densidad:

o Rango: 0,2 a 2 kg/l

o Repetibilidad: 0,001 kg/l


– Protección: IP 67
– Aprobaciones: CE, Exd (ib)II CT4


– Conexión a proceso: Bridas DIN/ANSI, roscas Gas, DIN

11851, Triclamp DIN11864.


– Salida de pulsos: 0 a 10 kHz, 0,001%F. S/
– Comunicación: RS 485 Modbus o Hart
– Salida de corriente: 4 a 20mA, 0,005%F. S/
– Alimentación: 85- 265 VAC, 18 – 36 VCC

Los caudalímetros másicos han sido diseñados de acuerdo con el principio de Coriolis; mide el caudal en kg/h.

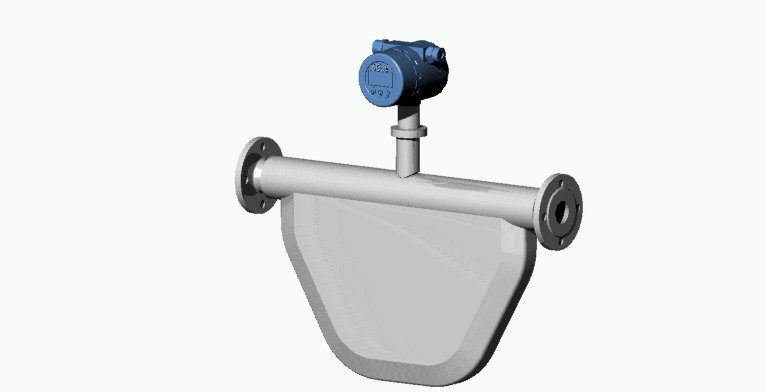

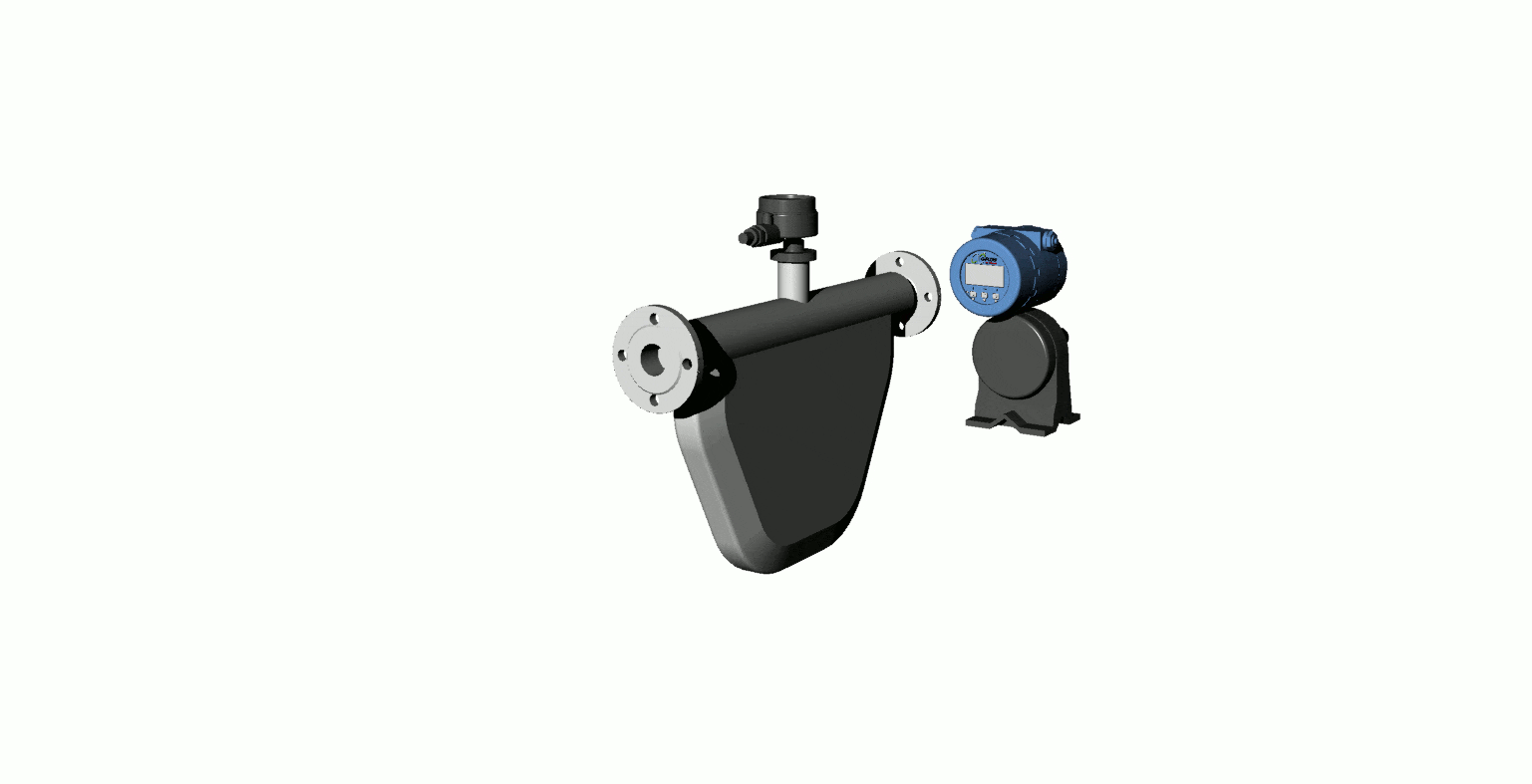

El caudalímetro másico Coriolis de doble tubo está formado por dos tubos de medición, una bobina excitadora de los tubos y dos sensores electromagnéticos A y B.

Cuando por el caudalímetro no circula caudal la bobina excitadora hace oscilar a los tubos con una frecuencia. En este estado, la señal recogida en los sensores A y B están en fase.

Cuando por el caudalímetro circula un fluido, la fuerza de Coriolis generada por la bobina excitadora crea un desfase entre el sensor A y sensor B proporcional al caudal.

La frecuencia de vibración del tubo de medición está determinada por la masa total del mismo tubo y el fluido interno.



Si cambia la densidad del fluido, la frecuencia de vibración del tubo de medición cambia también. Esto indica que la densidad de dicho fluido puede ser calculada.



El sensor de temperatura está instalado en la tubería y toma muestra de la temperatura del fluido instantáneamente, corrigiendo la dilatación de los tubos de medición.

MYBR08MYBR10MYBR15MYBR25MYBR40MYBR50MYBR80MYBR100
Temperatura (º C)Estándar100100100100100100100100
Máxima *150150150150150150150150
Caudaleskg/hMínimo81020802405008001500
Máximo80012503750100003000056000150000240000
t/hMínimo0.0080.010.020.080.240.50.81.5
Máximo0.81.253.75103056150240
Presión (bar)Estándar4040404040404040
Máxima *6363636363636363
MaterialesTubo interiorEstándarAISI 316LAISI 316LAISI 316LAISI 316LAISI 316LAISI 316LAISI 316LAISI 316L
OpciónTitanioTitanioTitanioTitanioTitanioTitanioTitanioTitanio
Tubo exteriorAISI 304AISI 305AISI 306AISI 307AISI 308AISI 309AISI 310AISI 311
ConexionesBrida DINEN-1092-1DN 15DN 15DN 15DN 25DN 40DN 50DN 80DN 100
DN 15DN 15DN 25DN 40DN 50DN 80DN 100DN 125
Rosca alimentaria DIN 11851DN 15DN 15DN 15DN 25DN 40DN 50DN 80DN 100
Clamp DIN 11864DN 15DN 15DN 15DN 25DN 40DN 50DN 80DN 100

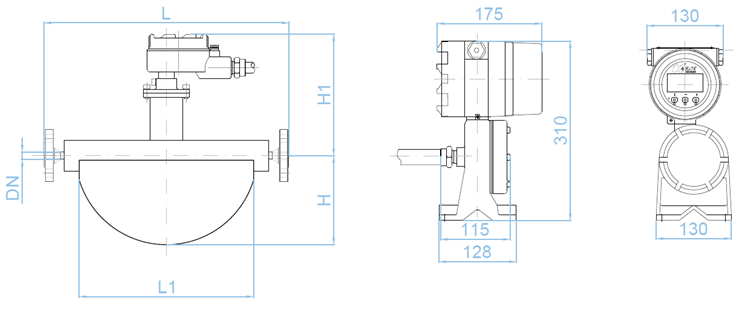

Dimensiones (mm)L4244244005006008009001130
L1302302280360460640700860
H154154191258306410495663
H1270270298302315325350370
Peso (kg)Estándar7913314151111231

* Presión y temperatura máxima bajo pedido
