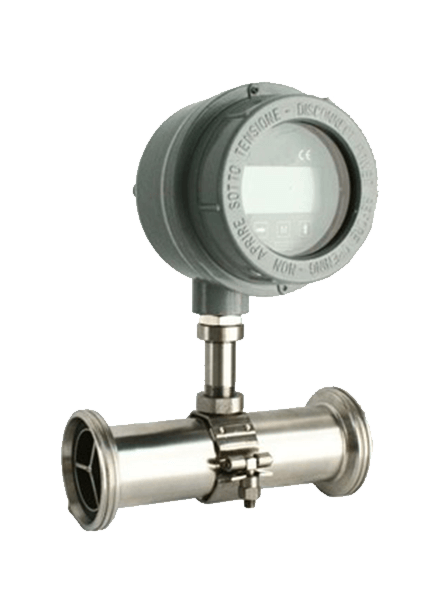

Caudalímetros de Turbina TC

– Indicado para líquidos alimenticios poco viscosos (hasta

50 cP) y no muy corrosivos (que no ataquen al

AISI 304 o AISIS 420).


– Se pueden utilizar para líquidos.

o Algo más viscosos, como los aceites vegetales, bajo

ciertas condiciones (Consultar).

o Algo más corrosivos bajo pedido mientras no ataquen al

AISI 316, como por ejemplo el agua osmotizada.

o No conductivos, como los hidrocarburos ligeros (gasoil,

gasolina, disolventes, etc.), agua osmotizada, etc.


– Construcción fiable y robusta en Acero Inoxidable AISI 304

o 316.

– Bajo coste de adquisición y mantenimiento.


– Resiste altas temperatura (hasta 200ºC) bajo pedido.


– Muy buena repetibilidad (mejor del 0,1%).


– Muy buena precisión de medida. Errores inferiores a:

o 1% en todo el rango de medida 10x (máx./min.)

o 0,4% en un rango 5x (máx./min.)

o 0,2% a un caudal determinado.

Los caudalímetros de turbina van provistos de una hélice que gira cuando la corriente fluida incide sobre ella.



La velocidad de giro es proporcional al caudal de manera que, conocida dicha velocidad, se conoce el caudal. Para determinarla se emplea un captador que genera un pulso cada vez que un aspa de la hélice pasa frente a él.



De esta forma se obtiene un tren de pulsos cuya frecuencia permite determinar el caudal.

TC15TC25TC32TC40TC50TC80
Temperatura (º C)Estándar909090909090
Máxima *200200200200200200
Presión (bar)Estándar252525252525
Caudal (L/h) **Mínimo3008001.0002.0003.0005.000
Máximo3.0008.00012.00020.00040.000100.000
Resolución EstándarPulsos/litros (aprox)1.30023015072286
MaterialesHélicesAISI 2205AISI 2205AISI 430AISI 2205AISI 430AISI 430
CuerpoEstándarAISI 304AISI 304AISI 304AISI 304AISI 304AISI 304
OpciónAISI 316AISI 316AISI 316AISI 316AISI 316AISI 316
ConexionesEstándarRosca alimentaria-NW25NW32NW40NW50NW80
Conexión clampDN15-----

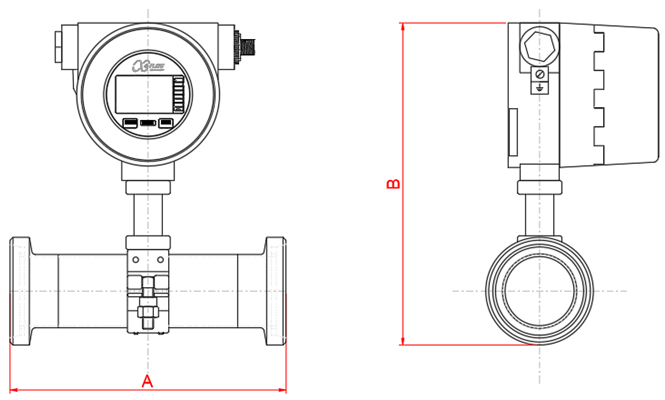

Dimensiones (mm)A144144200200200200
Peso (kg)Estándar123345

* Temperatura máxima bajo pedido
** Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.

*** La dimensión B dependerá del cabezal que se utilice.

ModeloCaudales (l/h) DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
TC153003.000DescargarDescargarDescargarDescargar
TC321.00012.000DescargarDescargarDescargarDescargar
TC503.00040.000DescargarDescargarDescargarDescargar
TC805.000100.000DescargarDescargarDescargarDescargar
