Caudalímetros de Turbina TB

– Indicado para líquidos alimenticios poco

viscosos (hasta 80 cP) y no muy corrosivos

(que no ataquen al AISI 304 o AISIS 420).


– Se pueden utilizar para líquidos.

o Algo más viscosos, como los aceites

vegetales, bajo ciertas condiciones

(Recalibración – consultar).

o Algo más corrosivos bajo pedido mientras no

ataquen al AISI 316, como por ejemplo el

agua osmotizada.

o No conductivos, como los hidrocarburos

ligeros (gasoil, gasolina, disolventes, etc.),

agua osmotizada, etc.


– Construcción fiable y robusta en Acero Inoxidable

AISI 304 o 316.

– Bajo coste de adquisición y mantenimiento.


– Resiste altas temperatura (hasta 200ºC)

bajo pedido.


– Muy buena repetibilidad (mejor del 0,1%).


– Construcción fiable y robusta en Acero Inoxidable

AISI 304 o 316.

– Bajo coste de adquisición y mantenimiento.


– Muy buena precisión de medida.

Errores inferiores a:

o 1% en todo el rango de medida 10x

(máx./min.)

o 0,4% en un rango 5x (máx./min.)

o 0,2% a un caudal determinado


– Muy buena repetibilidad (mejor del 0,1%).

Los caudalímetros de turbina van provistos de una hélice que gira cuando la corriente fluida incide sobre ella.



La velocidad de giro es proporcional al caudal de manera que, conocida dicha velocidad, se conoce el caudal. Para determinarla se emplea un captador que genera un pulso cada vez que un aspa de la hélice pasa frente a él.



De esta forma se obtiene un tren de pulsos cuya frecuencia permite determinar el caudal.

TB15TB32TB40TB50TB65TB80TB100TB125
Temperatura (º C)Estándar9090909090909090
Máxima *200200200200200200200200
Presión (bar)Estándar4040404040401616
Máxima *6464646464644040
Caudal (L/h) **Mínimo3001.0002.0003.0004.0005.00010.00013.000
Máximo3.00012.00020.00040.00060.000100.000200.000250.000
Resolución EstándarPulsos/litros (aprox)1.30015069281364.23.6
MaterialesHélicesAISI 2205AISI 430AISI 2205AISI 430AISI 430AISI 430AISI 430AISI 430
CuerpoEstándarAISI 304AISI 304AISI 304AISI 304AISI 304AISI 304AISI 304AISI 304
OpciónAISI 316AISI 316AISI 316AISI 316AISI 316AISI 316AISI 316AISI 316
ConexionesEstándarBrida DIN EN-1092-1DN15 PN40DN32 PN40DN40 PN40DN50 PN40DN65 PN40DN80 PN40DN100 PN16DN125 PN16
Bridas ANSI½"1 ¼"1 ½"2"2 ½"3"4"5"

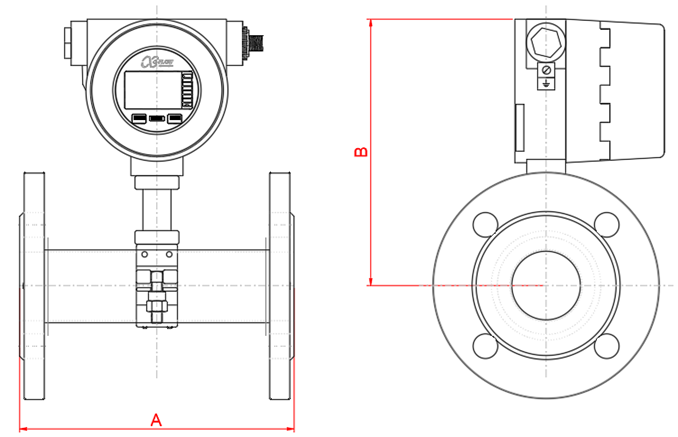

Dimensiones (mm)A144200200200180200220250
Peso (kg)Estándar357912151719

* Temperatura y presión máxima bajo pedido
** Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.

*** La dimensión B dependerá del cabezal que se utilice.
