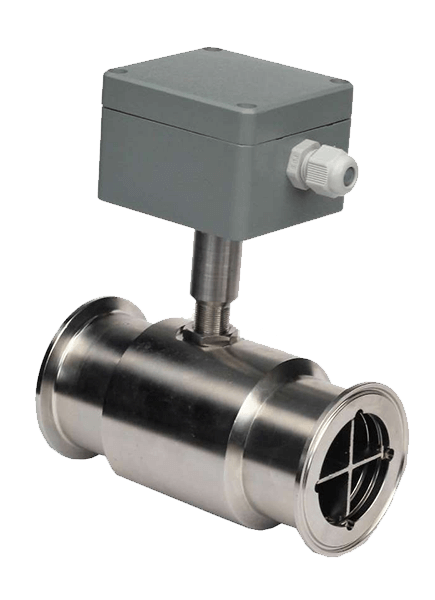

Caudalímetros de Turbina TR – TRC

– Indicado para líquidos poco viscosos (hasta 90 cP) y no muy

corrosivos (que no ataquen al AISI 304 o AISIS 420).


– Se pueden utilizar para líquidos.

o Algo más viscosos, como los aceites vegetales, bajo

ciertas condiciones (Recalibración – consultar).

o Algo más corrosivos bajo pedido mientras no ataquen al

AISI 316, como por ejemplo el agua osmotizada.

o No conductivos, como los hidrocarburos ligeros (gasoil,

gasolina, disolventes, etc.), agua osmotizada, etc.


– Construcción fiable y robusta en acero inoxidable AISI 316.
– Bajo coste de adquisición y mantenimiento


– Resiste altas temperatura (hasta 120ºC) bajo pedido


– Muy buena repetibilidad (mejor del 0,1%).


– Muy buena precisión de medida. Errores inferiores a:

o 1% en todo el rango de medida 10x (máx./min.)

o 0,4% en un rango 5x (máx./min.)

o 0,2% a un caudal determinado

Los caudalímetros de turbina van provistos de una hélice que gira cuando la corriente fluida incide sobre ella.



La velocidad de giro es proporcional al caudal de manera que, conocida dicha velocidad, se conoce el caudal. Para determinarla se emplea un captador que genera un pulso cada vez que un aspa de la hélice pasa frente a él.



De esta forma se obtiene un tren de pulsos cuya frecuencia permite determinar el caudal.

TR4TR6TR10TR15TR20/TRC20TR25/TRC25TR32/TRC32TR40/TRC40TRC50
Temperatura (º C)Estándar909090909090909090
Máxima*120120120120120120120120120
Presión (bar)Estándar252525252525252525
Caudal (L/h) **Mínimo25601203006001000150020004000
Máximo2506001.2003000600010000150002000040000
Resolución EstándarPulsos/litros (aprox)16.1907.5001.8008054602301507428
MaterialesHélicesAISI 430AISI 430AISI 430AISI 430AISI 430/AISI 2205AISI 430/AISI 2205AISI 430/AISI 2205AISI 420/AISI 2205AISI 2205
CuerpoAISI 304AISI 304AISI 304AISI 304AISI 304/AISI 316AISI 304/AISI 316AISI 304/AISI 316AISI 304/AISI 316AISI 316
ConexionesRoscas gas macho½ "½ "½ "1 "1 "1 ¼ "1 ½"2 "-
Clamp----DN20DN25DN32DN40DN50

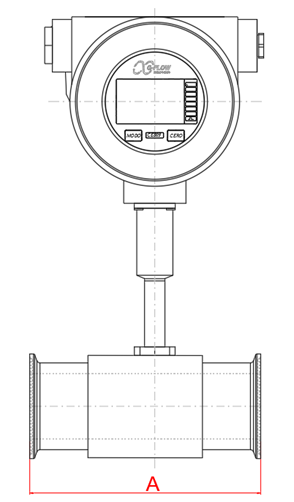

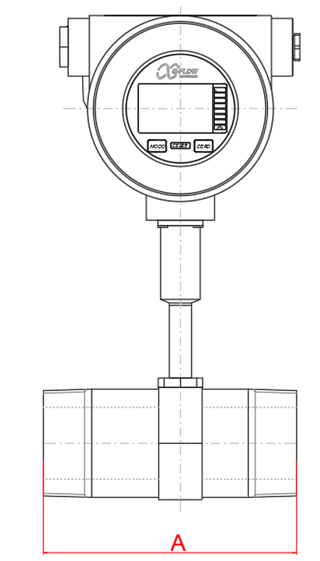

Dimensiones (mm)A2752752757585100141141190
Peso (kg)Estándar11111.51.7244

* Temperatura máxima bajo pedido
** Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.

ModeloCaudales (l/h)DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
TR425250
TR660600
TR101201.200DescargarDescargar
TR153003.000DescargarDescargarDescargarDescargar
TR206006.000DescargarDescargarDescargarDescargar
TR251.00010.000DescargarDescargarDescargarDescargar
TR321.50015.000DescargarDescargarDescargarDescargar
TR402.00020.000DescargarDescargarDescargarDescargar
