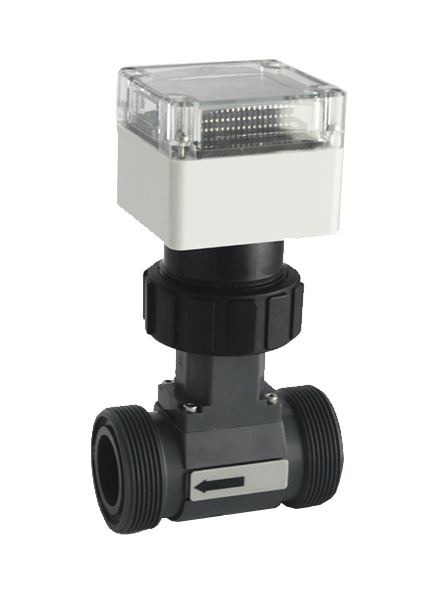

Caudalímetros de Turbina TXE-TX

– Indicado para líquidos corrosivos, pero que no ataquen PVC.


– Construcción fiable y sencilla en PVC.
– Bajo coste de adquisición y mantenimiento.


– Conexiones roscadas con casquillos para encolar.


Los caudalímetros de turbina van provistos de una hélice que gira cuando la corriente fluida incide sobre ella.



La velocidad de giro es proporcional al caudal de manera que, conocida dicha velocidad, se conoce el caudal. Para determinarla se emplea un captador que genera un pulso cada vez que un aspa de la hélice pasa frente a él.



De esta forma se obtiene un tren de pulsos cuya frecuencia permite determinar el caudal.

TXE06TXE08TXE15TXE20TXE25TXE32TXE40TXE50TXE65TXE80
Temperatura (º C)Máxima50505050505050505050
Presión (bar)Máxima6666666666
Caudal (L/h) *Mínimo5018050900140023004000550011000160000
Máximo50018005000900014000230004000055000110000160000
Resolución EstándarPulsos/litros (aprox)43828013974502817107.54.5
MaterialesHélicesPVDFPVDFPVDFPVDFPVDFPVDFPVDFPVDFPVDFPVDF
CuerpoEstándarPVCPVCPVCPVCPVCPVCPVCPVCPVCPVC
OpciónPVDFPVDFPVDFPVDFPVDFPVDFPVDFPVDFPVDFPVDF
ConexionesEstándarExtremos para encolarXXXXXXXX--
Collar prensa--------XX

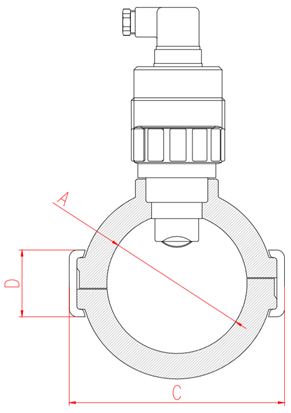

Dimensiones (mm)A120121128144160168188212--
B909096106116116126136--
D ext tubería12122025324050637590
C--------124138
D--------105105
Peso (kg)Estándar0.30.30.30.30.40.40.40.50.50.5

* Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.

ModeloCaudales (l/h)DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
TXE0650500
TXE081801.800
TXE15505.000DescargarDescargarDescargarDescargar
TXE209009.000DescargarDescargarDescargarDescargar
TXE251.40014.000DescargarDescargarDescargarDescargar
TXE322.30023.000DescargarDescargarDescargarDescargar
TXE404.00040.000DescargarDescargarDescargarDescargar
TXE505.50055.000DescargarDescargarDescargarDescargar
TX6511.000110.000DescargarDescargarDescargarDescargar
TX8016.000160.000DescargarDescargarDescargarDescargar
