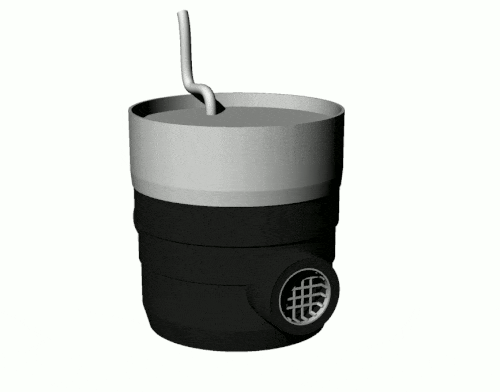

Caudalímetros de Turbina TP

– Construcción en COMPOSITE.
– Bajo coste de adquisición y mantenimiento.


– Bajo desgaste a máximo caudal.


– Bajo coste de adquisición y mantenimiento.


– Alta repetibilidad.

o Montaje sin tramos rectos.

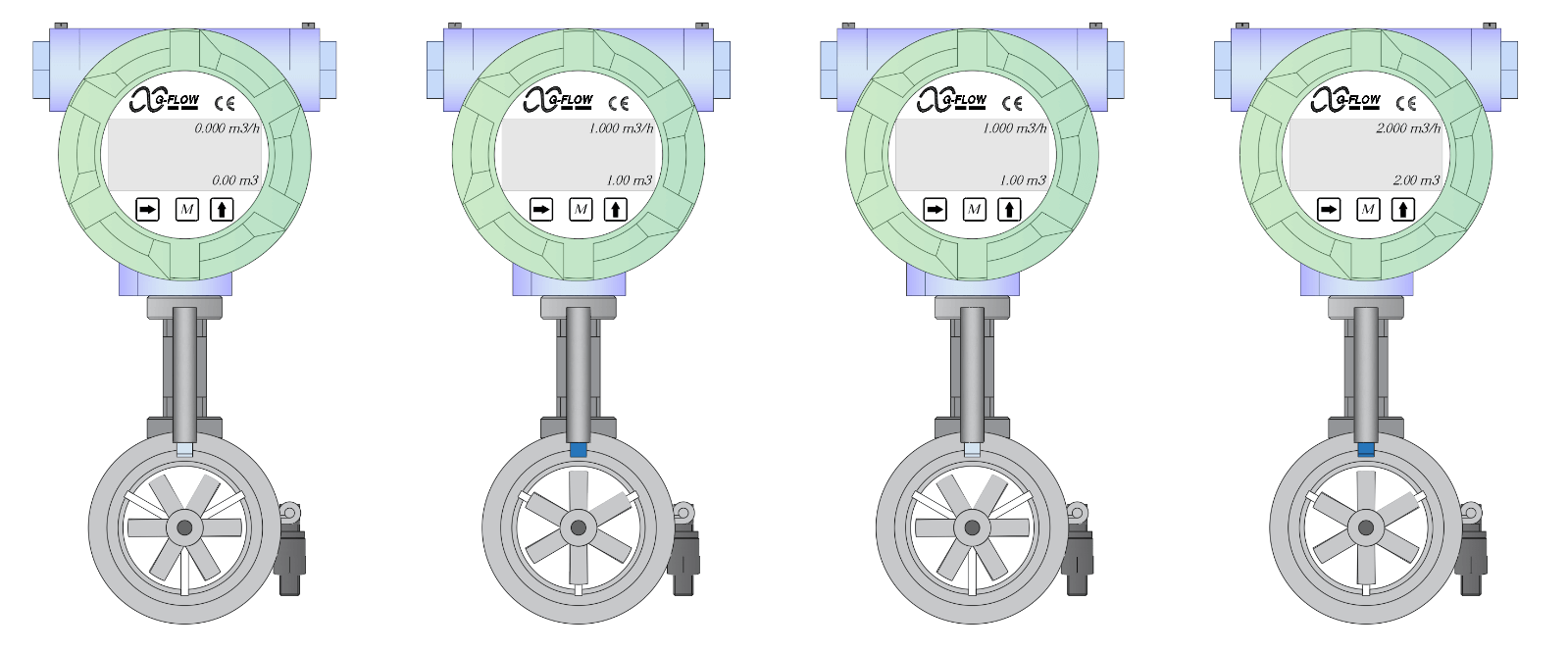

Los caudalímetros de turbina van provistos de una hélice que gira cuando la corriente fluida incide sobre ella.



La velocidad de giro es proporcional al caudal de manera que, conocida dicha velocidad, se conoce el caudal. Para determinarla se emplea un captador que genera un pulso cada vez que un aspa de la hélice pasa frente a él.



De esta forma se obtiene un tren de pulsos cuya frecuencia permite determinar el caudal.

TP15
Temperatura (º C)Estándar55
Presión (bar)Estándar10
Caudal (L/h) *Mínimo30
Máximo5.000
Resolución EstándarPulsos/litros (aprox)61
MaterialesHélicesPolipropileno
CuerpoCOMPOSITE
ConexionesRoscas del racor del contadorG 3/4

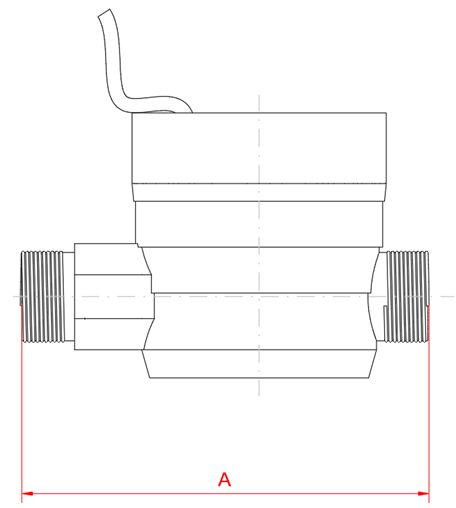

Dimensiones (mm)A115
Peso (kg)Estándar0.3

* Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.

ModeloCaudales (l/h)DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
TP15305.000DescargarDescargarDescargarDescargar
