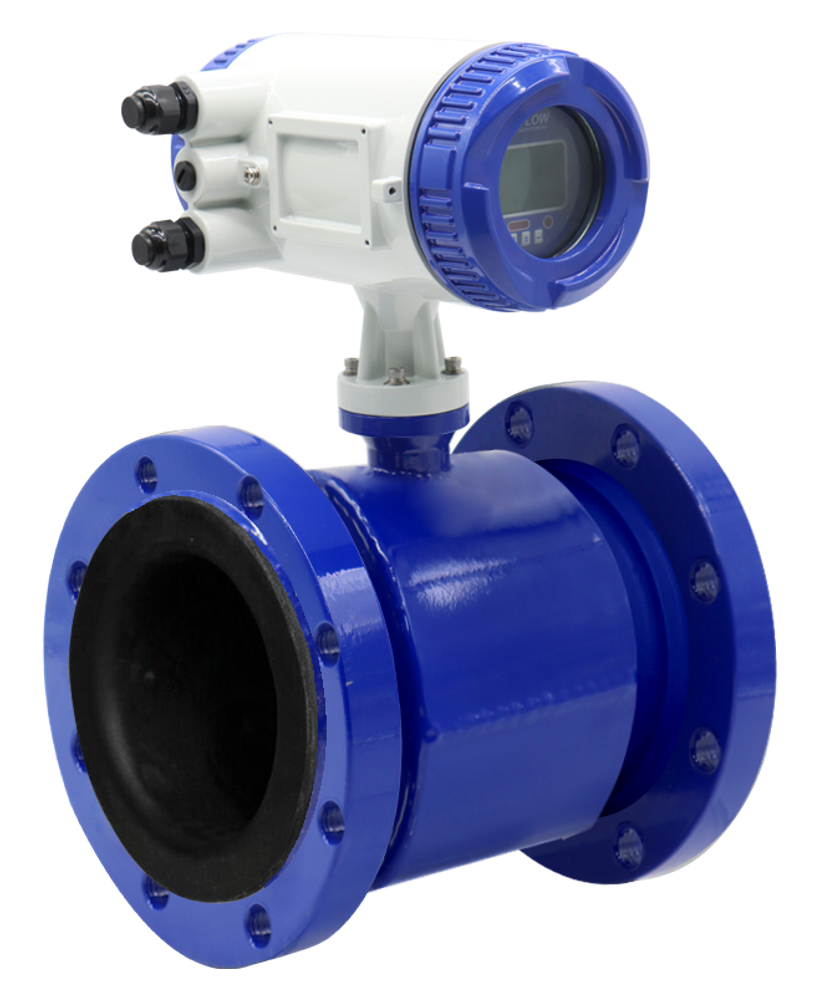

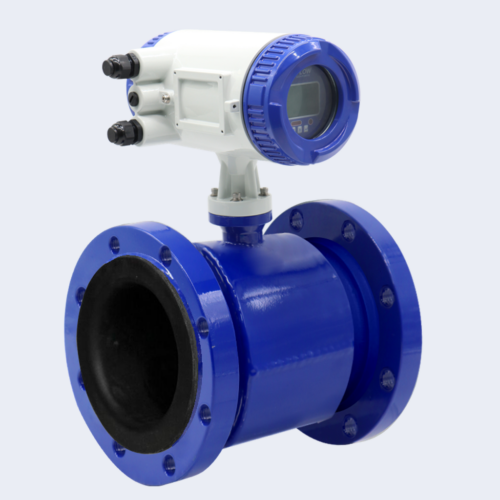

Caudalímetros Electromagnéticos AFG

– Indicado para líquidos conductivos con lodos o sólidos

en suspensión.

– Construcción sencilla y robusta, sin partes internas móviles
– Bajo mantenimiento.


– Muy buena repetibilidad (Incertidumbre menos al 0,05%).
– Muy buena precisión de medida. Errores inferiores a:

o < 1 % para velocidades del líquido de 0,1 a 10 m/seg.

(rango de caudal de 1 a 100)

o < 0,4% para velocidades del líquido de 0,5 a 10 m/seg.

(rango de caudal de 1 a 20)

o < 0,2% para velocidades del líquido de 1 a 10 m/seg.

(rango de caudal de 1 a 10)


– Conexiones a proceso: Bridas EN1092-1

o Posibilidad de recubrimiento:

o Cloropreno Ruber: Buena resistencia a la abrasión y

corrosión.

o FEP/Teflón: Regular resistencia a la abrasión y

muy buena resistencia a la corrosión.


El principio de trabajo de estos caudalímetros se basa en medición por velocidad.

El caudalímetro cuenta con dos bobinas que aplican un campo magnético perpendicular a la dirección del líquido, al pasar el líquido produce una tensión eléctrica que es captada por unos electrodos. Dicha tensión es proporcional a la velocidad y por lo tanto al caudal del líquido.

El principio de operación está basado en la ley de inducción electromagnética de Faraday.

Cuando un líquido eléctricamente conductivo fluye por un tubo no conductivo y atraviesa un campo magnético, genera una tensión (E) que depende de la siguiente ecuación:

E = k · B · I · v

E = Incremento del voltaje inducido en los electrodos es proporcional y lineal a la velocidad del fluido.

k = Constante (depende de la sección del tubo de medición).

B = Fuerza del campo magnético.

I = longitud del conductor (distancia entre electrodos).

v = velocidad del líquido.

La tensión o voltaje (E) inducida en los electrodos es proporcional a la velocidad o caudal del líquido.

El campo magnético (B) es generado por dos bobinas de cobre con corriente constante

La longitud del conductor (l), (distancia entre electrodos de medición o diámetro interno del tubo de medición) también es un valor constante.

La única variable en la ecuación de Faraday (v) que es la velocidad del líquido.

AFG50AFG65AFG80AFG100AFG125AFG150AFG200AFG250AFG300AFG350AFG400AFG450AFG500AFG600
Presión (bar)Estándar4016161616161616161616161616
Opción *-40404040404040404040404040
Temperatura (º C)Estándar8080808080808080808080808080
Caudal (L/h)Mínimo7001.2001.8002.8004.4006.30011.00017.00025.00034.00045.00057.00070.000100.000
Máximo71.000119.000180.000280.000440.000600.0001.100.0001.700.0002.500.0003.400.0004.500.0005.700.0007.000.00010.000.000
MaterialesRecubrimiento interiorNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, EbonitaNeopreno, Ebonita
ElectrodosEstándarHcHcHcHcHcHcHcHcHcHcHcHcHcHc
OpciónAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, Ta
Conexión Brida DINEN-1092-1DN50DN65DN80DN100DN125DN150DB200DN250DN300DN350DN400DN450DN500DN600

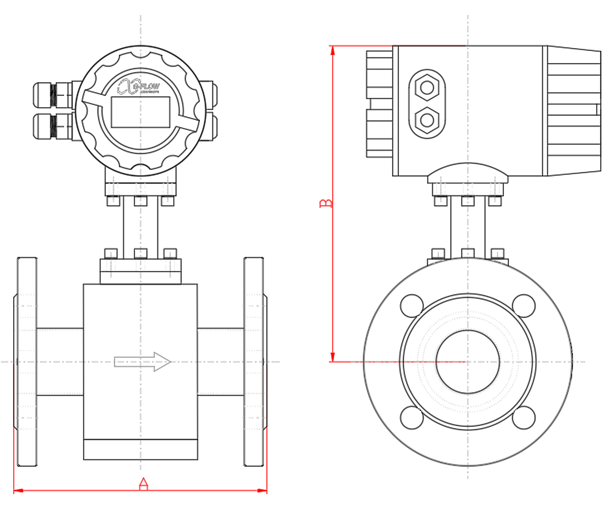

Dimensiones (mm)A200200250250250300350450500550600600600600
B250270285300312.5325350375400425450475500550
Peso (kg)Kg11131519233040506085110125150180

* Presión máxima bajo pedido
HB – Hastelloy, HC- Hastelloy, Ti – Titanio, Ta – Tántalo
