Caudalímetros Electromagnéticos AFP

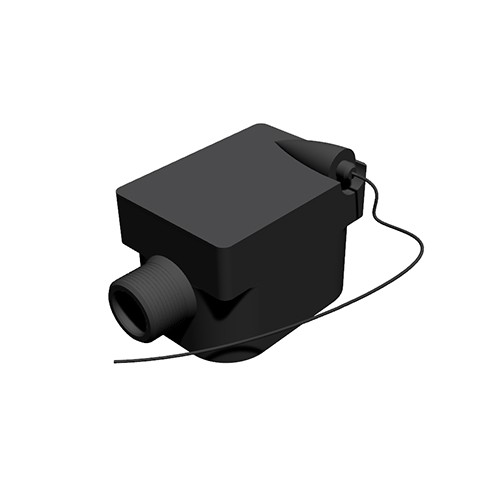

AFP10-2

– Indicado para líquidos conductivos con lodos o sólidos

en suspensión.

– Construcción sencilla y robusta, sin partes internas móviles


– Materiales en contacto con el líquido:

o   Acero inoxidable AISI316

o   Resina PPS

o   Conductividad mínima del líquido: 50 µS/cm


– Temperatura máxima: 60ºC
– Presión máxima 10bar


– Alimentación: 12-24 V DC 100 mA


El principio de trabajo de estos caudalímetros se basa en medición por velocidad.

El caudalímetro cuenta con dos bobinas que aplican un campo magnético perpendicular a la dirección del líquido, al pasar el líquido produce una tensión eléctrica que es captada por unos electrodos. Dicha tensión es proporcional a la velocidad y por lo tanto al caudal del líquido.

El principio de operación está basado en la ley de inducción electromagnética de Faraday.

Cuando un líquido eléctricamente conductivo fluye por un tubo no conductivo y atraviesa un campo magnético, genera una tensión (E) que depende de la siguiente ecuación:

E = k · B · I · v

E = Incremento del voltaje inducido en los electrodos es proporcional y lineal a la velocidad del fluido.

k = Constante (depende de la sección del tubo de medición).

B = Fuerza del campo magnético.

I = longitud del conductor (distancia entre electrodos).

v = velocidad del líquido.

La tensión o voltaje (E) inducida en los electrodos es proporcional a la velocidad o caudal del líquido.

El campo magnético (B) es generado por dos bobinas de cobre con corriente constante

La longitud del conductor (l), (distancia entre electrodos de medición o diámetro interno del tubo de medición) también es un valor constante.

La única variable en la ecuación de Faraday (v) que es la velocidad del líquido.

AFP05AFP10AFP20
Presión (bar)Estándar101010
Temperatura (ºC) Estándar606060
Caudal (m³/h)Mínimo0,0030,030,18
Máximo0,121,48
Resolución EstándarPulsos/litro (aprox.)24.0002.400400
MaterialesRecubrimiento InteriorResina PPSResina PPSResina PPS
ElectrodosAISI 316AISI 316AISI 316
ConexionesRosca Macho1/4´´1/2´´1´´

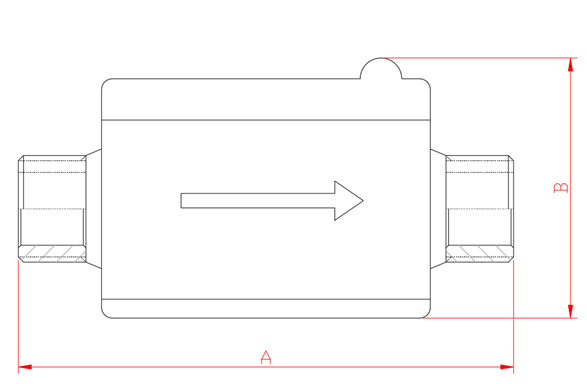

Dimensiones (mm)A8595110
B495262
Peso (kg)Estándar0,20,30,4

ModeloCaudal (m/s)DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
AFI0,115DescargarDescargarDescargarDescargar
