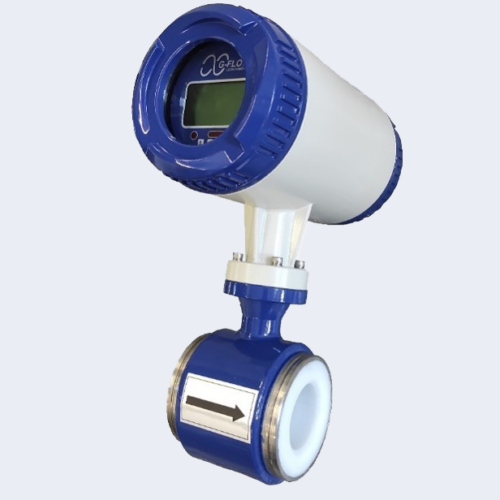

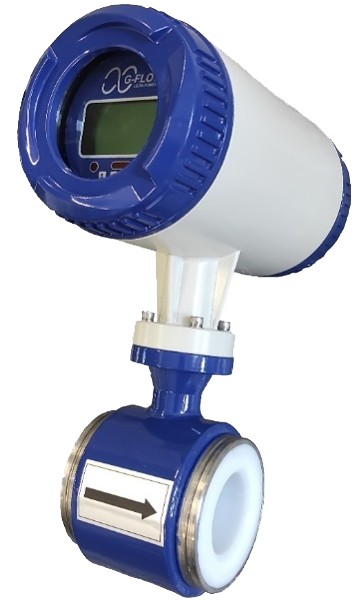

Caudalímetros Electromagnéticos AFT

aft80sinfondo

– Caudalímetro indicado para líquidos conductivos a partir de

5 µs/cm.

– Es un caudalímetro no intrusivo. No contiene partes internas

ni fijas ni móviles en medio de la corriente del líquido.

– Caudalímetro indicado para líquidos conductivos a partir de

5 µs/cm.


– Medida de caudal bidireccional.
– Gran intervalo de medida. Pueden medir velocidades

del líquido desde 0,1 hasta 10m/seg.

– Muy buena repetibilidad.


– Muy Alta Precisión. Errores inferiores a:

o < 1 % para velocidades del líquido de 0,1 a 10 m/seg.

(rango de caudal de 1 a 100).

o < 0,4% para velocidades del líquido de 0,5 a 10 m/seg.

(rango de caudal de 1 a 20).

o < 0,2% para velocidades del líquido de 1 a 10 m/seg.

(rango de caudal de 1 a 10).


– Conexión a proceso:

o Brida


– Conexión eléctrica:

o Alimentación 85 ‐ 250 Vca (10 W)

16 ‐ 36 Vcc (7,5 W)

o Salidas Pulsos, 4‐20 mA. y 2 alarmas

El principio de trabajo de estos caudalímetros se basa en medición por velocidad.

El caudalímetro cuenta con dos bobinas que aplican un campo magnético perpendicular a la dirección del líquido, al pasar el líquido produce una tensión eléctrica que es captada por unos electrodos. Dicha tensión es proporcional a la velocidad y por lo tanto al caudal del líquido.

El principio de operación está basado en la ley de inducción electromagnética de Faraday.

Cuando un líquido eléctricamente conductivo fluye por un tubo no conductivo y atraviesa un campo magnético, genera una tensión (E) que depende de la siguiente ecuación:

E = k · B · I · v

E = Incremento del voltaje inducido en los electrodos es proporcional y lineal a la velocidad del fluido.

k = Constante (depende de la sección del tubo de medición).

B = Fuerza del campo magnético.

I = longitud del conductor (distancia entre electrodos).

v = velocidad del líquido.

La tensión o voltaje (E) inducida en los electrodos es proporcional a la velocidad o caudal del líquido.

El campo magnético (B) es generado por dos bobinas de cobre con corriente constante

La longitud del conductor (l), (distancia entre electrodos de medición o diámetro interno del tubo de medición) también es un valor constante.

La única variable en la ecuación de Faraday (v) que es la velocidad del líquido.

AFT10AFT15AFT20AFT25AFT32AFT40AFT50AFT65AFT80AFT100AFT125AFT150AFT200
Presión (bar)Estándar40404040404040161616161616
Opción-------404040404040
Temperatura (º C)Estándar120120120120120120120120120120120120120
Caudal (L/h)Mínimo30601101802904507001200180028004400630011000
Mínimo3000636011300176002900045200705001190001800002800004400006000001100000
MaterialesInteriorTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEPTeflón/FEP
ElectrodosEstándarHcHcHcHcHcHcHcHcHcHcHcHcHc
OpciónAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, TaAISI 316L, Hb, Ti, Ta
ConexionesBrida DIN EN-1092-1DN10DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200
Dimensiones (mm)A200200200200200200200200250250250300350
B220220220230235245250270285300330360420
Peso (kg)Estándar45678811131519233040

HB – Hastelloy, HC- Hastelloy, Ti – Titanio, Ta – Tántalo
