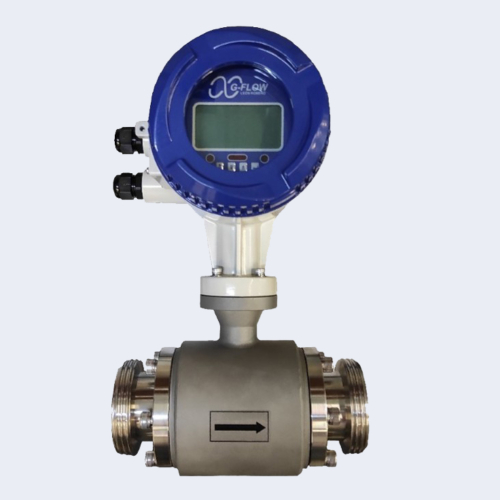

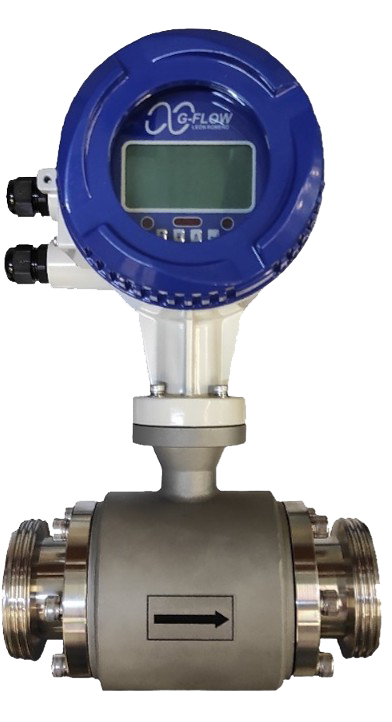

– Es un caudalímetro no intrusivo. No contiene partes internas
ni fijas ni móviles en medio de la corriente del líquido.
– Bajo coste de mantenimiento.
– Materiales constructivos
1. Interior: Teflón/FEP.
2. Electrodos: AISI 316L ‐ Opciones Hc, Ti, Ta
3. Exterior: AISI 304
– Medida de caudal bidireccional.
– Gran intervalo de medida. Pueden medir velocidades del
líquido desde 0,1 hasta 10m/seg., es decir, el
caudal máximo puede ser 100 veces el mínimo.
– Muy buena repetibilidad.
– Muy Alta Precisión. Errores inferiores a:
o < 1 % para velocidades del líquido de 0,1 a 10 m/seg.
(rango de caudal de 1 a 100)
o < 0,4% para velocidades del líquido de 0,5 a 10 m/seg.
(rango de caudal de 1 a 20)
o < 0,2% para velocidades del líquido de 1 a 10 m/seg.
(rango de caudal de 1 a 10)
– Conexiones a procesos:
o Rosca alimentaria NW DIN 11851.
o Clamp.
o Brida DIN.
– Conexión eléctrica:
o Alimentación 85 ‐ 250 Vca (10 W)
16 ‐ 36 Vcc (7,5 W)
o Salidas Pulsos, 4‐20 mA. y 2 alarmas
El principio de trabajo de estos caudalímetros se basa en medición por velocidad.
El caudalímetro cuenta con dos bobinas que aplican un campo magnético perpendicular a la dirección del líquido, al pasar el líquido produce una tensión eléctrica que es captada por unos electrodos. Dicha tensión es proporcional a la velocidad y por lo tanto al caudal del líquido.
El principio de operación está basado en la ley de inducción electromagnética de Faraday.
Cuando un líquido eléctricamente conductivo fluye por un tubo no conductivo y atraviesa un campo magnético, genera una tensión (E) que depende de la siguiente ecuación:
E = k · B · I · v
E = Incremento del voltaje inducido en los electrodos es proporcional y lineal a la velocidad del fluido.
k = Constante (depende de la sección del tubo de medición).
B = Fuerza del campo magnético.
I = longitud del conductor (distancia entre electrodos).
v = velocidad del líquido.
La tensión o voltaje (E) inducida en los electrodos es proporcional a la velocidad o caudal del líquido.
El campo magnético (B) es generado por dos bobinas de cobre con corriente constante
La longitud del conductor (l), (distancia entre electrodos de medición o diámetro interno del tubo de medición) también es un valor constante.
La única variable en la ecuación de Faraday (v) que es la velocidad del líquido.
| AFS04 | AFS06 | AFS08 | AFS10 | AFS15 | AFS20 | AFS25 | AFS32 | AFS40 | AFS50 | AFS65 | AFS80 | AFS100 | AFS125 | AFS150 | AFS200 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Presión (bar) | Estándar | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 16 | 16 | 16 | 16 | 16 | |
| Opción * | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | ||
| Temperatura (º C) | Estándar | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | |
| Caudal (L/h) | Mínimo | 10 | 12 | 20 | 30 | 60 | 110 | 180 | 290 | 450 | 700 | 1200 | 1800 | 2800 | 4400 | 6300 | 1100 | |
| Máximo | 500 | 1200 | 1800 | 3000 | 6360 | 11300 | 17600 | 29000 | 45200 | 70500 | 119000 | 180000 | 280000 | 440000 | 600000 | 1100000 | ||
| Materiales | Interior | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | Teflón/FEP | |
| Electrodos | Estándar | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | |
| Opción | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | Hc, Hb, Ti, Ta | ||

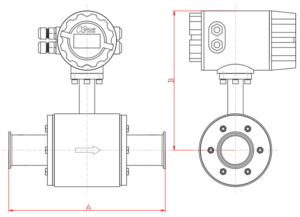

| Dimensiones (mm) | Brida DIN EN-1092-1 | A | - | - | - | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 300 | 350 |
| B | - | - | - | 254 | 258 | 259 | 261 | 264 | 264 | 264 | 272 | 282 | 300 | 330 | 360 | 420 | ||
| Rosca DIN 11851 | A | 214 | 214 | 214 | 214 | 214 | 214 | 190 | 190 | 280 | 284 | 292 | 362 | 382 | - | - | - | |
| B | 207 | 207 | 207 | 207 | 207 | 207 | 230 | 230 | 242 | 242 | 256 | 261 | 280 | - | - | - | ||
| Clamp | A | 219 | 219 | 219 | 219 | 219 | 219 | 175 | 175 | 273 | 273 | 273 | 333 | 333 | - | - | - | |
| B | 207 | 207 | 207 | 207 | 207 | 207 | 230 | 230 | 242 | 242 | 255 | 261 | 280 | - | - | - | ||
| Peso (kg) | Estándar | 3 | 3 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 11 | 13 | 15 | 19 | 23 | 30 | 40 | |
* Presión y temperatura máxima bajo pedido
HB – Hastelloy, HC- Hastelloy, Ti – Titanio, Ta – Tántalo
| Modelo | Caudales (m³/h) | DWG 2D | PDF 2D | PDF3D | STEP 3D | |
|---|---|---|---|---|---|---|
| Mínimo | Máximo | |||||
| AFS04 | 0,01 | 0,50 | ||||
| AFS08 | 0,02 | 1,80 | ||||
| AFS10 | 0,03 | 3,00 | Descargar | Descargar | Descargar | Descargar |
| AFS15 | 0,06 | 6,36 | Descargar | Descargar | Descargar | Descargar |
| AFS20 | 0,11 | 11,30 | Descargar | Descargar | Descargar | Descargar |
| AFS25 | 0,18 | 17,60 | Descargar | Descargar | Descargar | Descargar |
| AFS32 | 0,29 | 29,00 | Descargar | Descargar | Descargar | Descargar |
| AFS40 | 0,45 | 45,20 | Descargar | Descargar | Descargar | Descargar |
| AFS50 | 0,7 | 70,5 | Descargar | Descargar | Descargar | Descargar |
| AFS65 | 1,2 | 119 | Descargar | Descargar | Descargar | Descargar |
| AFS80 | 1,8 | 180 | Descargar | Descargar | Descargar | Descargar |
| AFS100 | 2,8 | 280 | Descargar | Descargar | Descargar | Descargar |
| AFS125 | 4,4 | 440 | ||||
| AFS150 | 6,3 | 600 | ||||
| AFS200 | 11 | 1.100 | ||||
