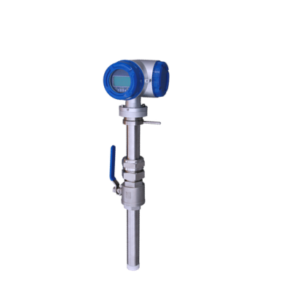

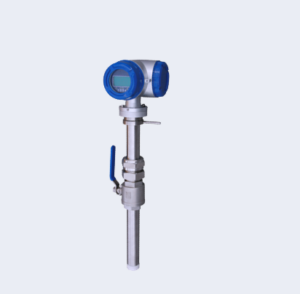

– Indicado para líquidos conductivos con lodos o sólidos en suspensión.
– Indicado para tuberías de gran tamaño (>DN100).
– Construcción sencilla y robusta, sin partes internas móviles.
– Materiales en contacto con el líquido:
o Acero inoxidable AISI316.
– Conductividad mínima del líquido: 50 µS/cm.
– Alimentación: 12-24 Vdc o 220 Vac.
– Temperatura máxima: 80 ºC (160ºC, bajo pedido).
– Presión máxima 16 bar (40 bar bajo pedido).
– Precisión 1,5% > 0,3 m/s.
El principio de trabajo de estos caudalímetros se basa en medición por velocidad.

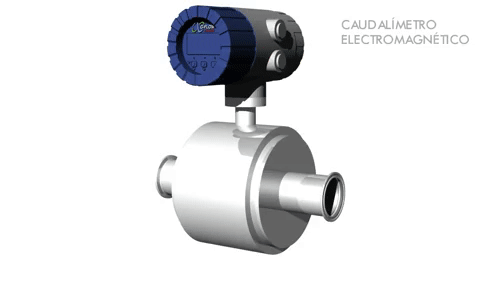

El caudalímetro cuenta con dos bobinas que aplican un campo magnético perpendicular a la dirección del líquido, al pasar el líquido produce una tensión eléctrica que es captada por unos electrodos. Dicha tensión es proporcional a la velocidad y por lo tanto al caudal del líquido.
El principio de operación está basado en la ley de inducción electromagnética de Faraday.
Cuando un líquido eléctricamente conductivo fluye por un tubo no conductivo y atraviesa un campo magnético, genera una tensión (E) que depende de la siguiente ecuación:
E = k · B · I · v
E = Incremento del voltaje inducido en los electrodos es proporcional y lineal a la velocidad del fluido.
k = Constante (depende de la sección del tubo de medición).
B = Fuerza del campo magnético.
I = longitud del conductor (distancia entre electrodos).
v = velocidad del líquido.
La tensión o voltaje (E) inducida en los electrodos es proporcional a la velocidad o caudal del líquido.
El campo magnético (B) es generado por dos bobinas de cobre con corriente constante
La longitud del conductor (l), (distancia entre electrodos de medición o diámetro interno del tubo de medición) también es un valor constante.
La única variable en la ecuación de Faraday (v) que es la velocidad del líquido.
| Modelo | Diámetro (mm) | Temp (ºC) | Caudales (m/s) | Materiales | Conexiones | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| - | Estándar | Máximo | Estándar | Mínimo | Máximo | Cuerpo | Electródos* | Rosca Gas | Brida | ||
| Estándar | Opción | Estándar | Opción | ||||||||
| AFI | DN100 - 3.000 | 40 | 80 | 0,1 | 15 | ASIS 304 | AISI 316 | AISI 316L, Hc | Hb, Ti, Ta | Rosca Macho 2" | DN50 PN16 |
** Hb – Hastelloy B, HC- Hastelloy C, Ti – Titanio, Ta – Tántalo
| Cabezales | Lectura local | Salida analógica | Comunicación MODBUS | Protección golpes | Protección | Protección Sensor |
|---|---|---|---|---|---|---|
| CSAF (cabezal separado) | X | X | X | IK08 | IP65 | IP67 o IP68 |
| CCAF (compacto) | X | X | X | IK08 | IP67 | IP67 |
