– Indicado para líquidos viscosos (hasta 100.000 cP), mientras
no sean alimentarios ni corrosivos.
– Construcción sencilla y robusta en acero al carbono.
– No necesita tramos rectos de tubería de entrada y salida.
No le influye el perfil de la corriente.
– No le afectan las vibraciones, cambios de presión o
viscosidad.
– No precisa ajuste de cero.
– Resiste altas temperatura (hasta 250ºC) y presiones
(hasta 500 bar) bajo pedido.
– Aprobado por el Centro Español de Meteorología (C.E.M.)
para transacciones comerciales.
– Alta precisión de medida.
Los medidores de ruedas ovaladas son medidores volumétricos directos para líquidos. Es decir, no se ve afectado por el tipo de flujo, conductividad, viscosidad, presión, temperatura, vibraciones…

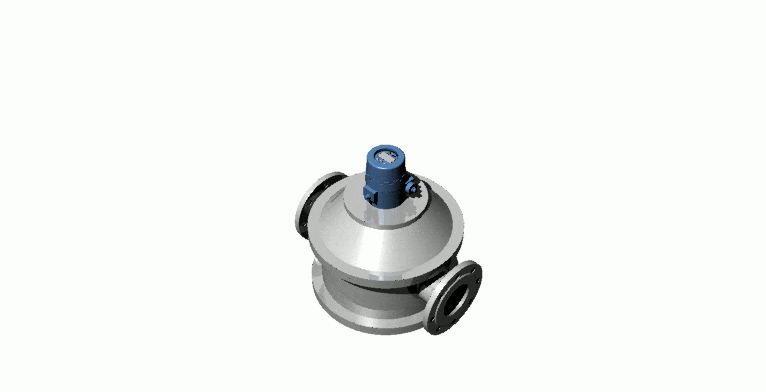

Su elemento de medición consiste en dos ruedas ovaladas de precisión dentadas girando una sobre otra impulsadas por la presión del fluido. Cada rotación de las ruedas ovales transporta siempre el mismo volumen del líquido a través del contador, por lo que el número de revoluciones es una medida precisa de la cantidad de líquido que fluye a través del medidor.
Así determinando el número de revoluciones de las ruedas ovaladas conoceremos el volumen del fluido.
| RCH50AC | RCH80AC | RCH100AC | ||
|---|---|---|---|---|
| Temperatura (º C) | Estándar | 90 | 90 | 90 |
| Máxima * | 250 | 250 | 250 | |
| Presión (bar) | Estándar | 40 | 40 | 40 |
| Caudal (L/h) ** | Mínimo | 1.000 | 3.000 | 7.000 |
| Máximo | 15.000 | 60.000 | 80.000 | |
| Resolución Estándar | Pulsos / litro (aprox) | 8,6 | 3,6 | 2,1 |
| Materiales | Ruedas | Acero | Acero | Acero |
| Cuerpo | Acero | Acero | Acero | |
| Conexiones | Bridas DIN EN-1092-1 | DN50 PN40 | DN80 PN40 | DN100 PN40 |

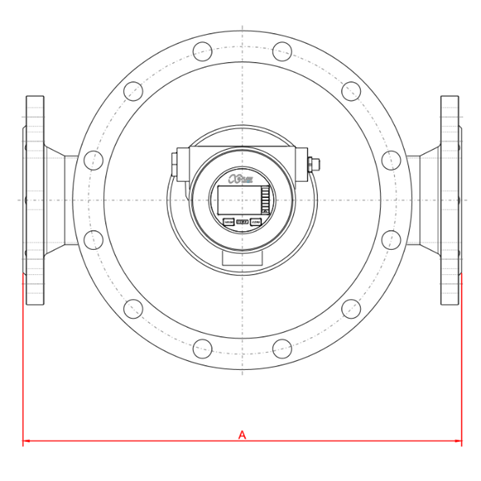

| Dimensiones (mm) | A | 384 | 450 | 555 |
| Peso (kg) | Estándar | 66 | 118 | 210 |
* Temperatura máxima asumible bajo pedido
** Valores válidos solo para Gasoil. Para otros líquidos consultar.
