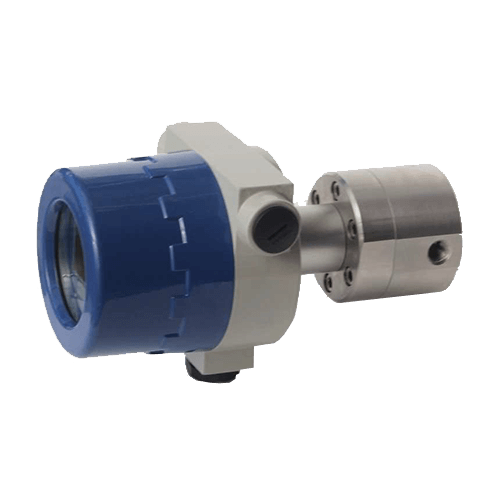

Caudalímetros de Ruedas Ovaladas RI Bajo Caudal

– Indicado para líquido viscosos (hasta 10.000 cP) Alimenticios

y/o corrosivos sin suspensión.

– Puede medir líquidos sin conductividad.
– Puede medir a muy bajos caudales.


– Construcción compacta y robusta en AISI316.


– No necesita tramos rectos de tubería de entrada y salida.
– No le afectan las vibraciones, cambios de presión y de

viscosidad.

– No necesita ajuste de cero.


– Muy alta repetibilidad
– Muy alta precisión de medida. Errores inferiores a:

o 0,3% en todo el rango de medida 10x (máx./min.)

o 0,2% en un rango 5x (máx./min.)

o 0,1% a un caudal determinado.

Los medidores de ruedas ovaladas son medidores volumétricos directos para líquidos. Es decir, no se ve afectado por el tipo de flujo, conductividad, viscosidad, presión, temperatura, vibraciones…



Su elemento de medición consiste en dos ruedas ovaladas de precisión dentadas girando una sobre otra impulsadas por la presión del fluido. Cada rotación de las ruedas ovales transporta siempre el mismo volumen del líquido a través del contador, por lo que el número de revoluciones es una medida precisa de la cantidad de líquido que fluye a través del medidor.

Así determinando el número de revoluciones de las ruedas ovaladas conoceremos el volumen del fluido.

RI03RI05RI06RI07RI08
Temperatura (º C)Estándar9060909090
Máxima *150150150150150
Presión (bar)Estándar3232323232
Máxima *500500500500500
Caudal (L/h) **Mínimo0,10,52520
Máximo1560100150350
Resolución EstándarPulsos / litro (aprox)7.0002.6001.000930320
MaterialesRuedasAISI 316AISI 316AISI 316AISI 316AISI 316
CuerpoAISI 316AISI 316AISI 316AISI 316AISI 316
ConexionesRoscaGas G 1/8" HGas G 1/8" HGas G 1/4" HGas G 1/4" HGas G 1/4" H
Dimensiones (mm)A3030406770
Peso (kg)Estándar0,20,20,30,50,7

* Temperatura y presión máxima bajo pedido
** Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.



ModeloCaudales (l/h)DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
RI030,115DescargarDescargarDescargarDescargar
RI050,560
RI062100
RI075150
RI0820350
