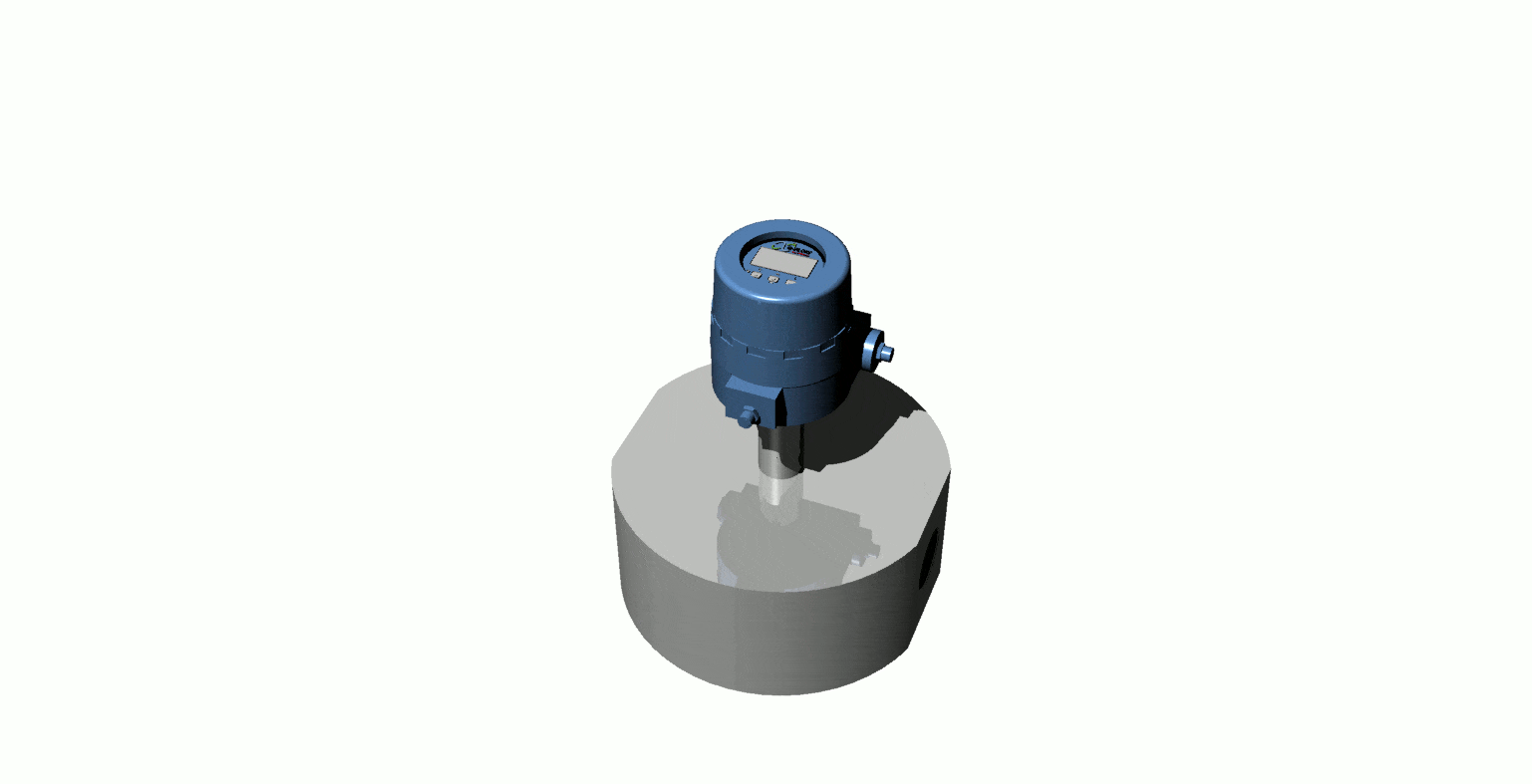

Caudalímetros de Ruedas Ovaladas RF

– Indicado para hidrocarburos ligeros y limpios
– Construcción fiable y ligera en duraluminio.


– Baja pérdida de carga.
– Bajo coste de adquisición y mantenimiento
– No precisa ajuste de cero


– Aprobado por el Centro Español de Meteorología (C.E.M.)

para transacciones comerciales.


– Alta precisión de medida. Errores inferiores a:

o 0,4% en todo el rango de medida 10x (máx./min.)

Los medidores de ruedas ovaladas son medidores volumétricos directos para líquidos. Es decir, no se ve afectado por el tipo de flujo, conductividad, viscosidad, presión, temperatura, vibraciones…



Su elemento de medición consiste en dos ruedas ovaladas de precisión dentadas girando una sobre otra impulsadas por la presión del fluido. Cada rotación de las ruedas ovales transporta siempre el mismo volumen del líquido a través del contador, por lo que el número de revoluciones es una medida precisa de la cantidad de líquido que fluye a través del medidor.

Así determinando el número de revoluciones de las ruedas ovaladas conoceremos el volumen del fluido.

RF20RF32RF80
Temperatura (º C)Estándar909090
Máxima *120120120
Presión (bar)Estándar202020
Caudal (L/h) **Mínimo1003005.000
Máximo4.0008.00060.000
Resolución EstándarPulsos / litro (aprox)38202
MaterialesRuedasAISI 316AluminioAluminio
CuerpoAluminioAluminioAluminio
ConexionesRosca gas hembra¾"1"3"

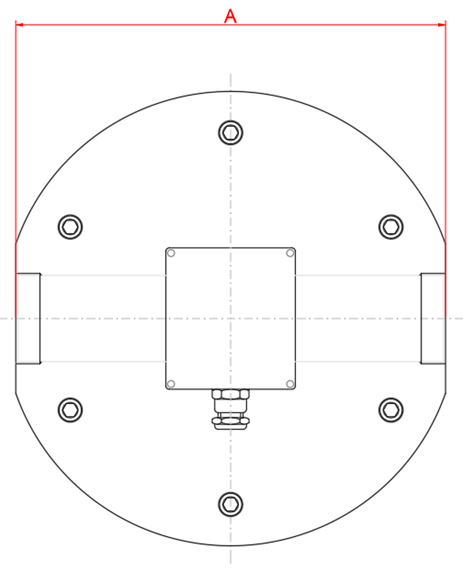

Dimensiones (mm)A129144320
Peso (kg)Estándar5735

* Temperatura máxima asumible bajo pedido
** Valores válidos solo para Gasoil. Para otros líquidos consultar.

ModeloCaudales (l/h) DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
RF201004.000DescargarDescargarDescargarDescargar
RF323008.000DescargarDescargarDescargarDescargar
RF805.00060.000DescargarDescargarDescargarDescargar
