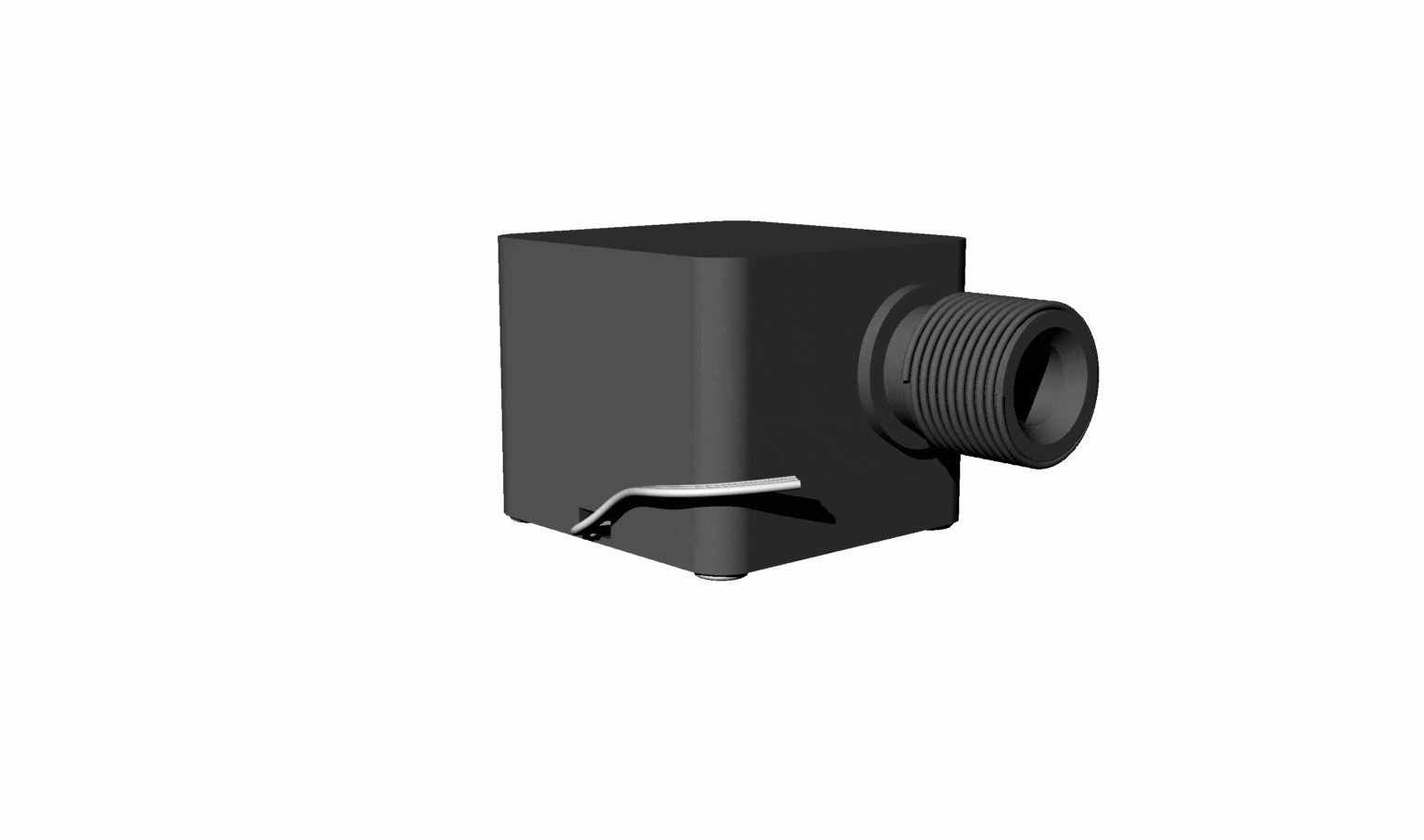

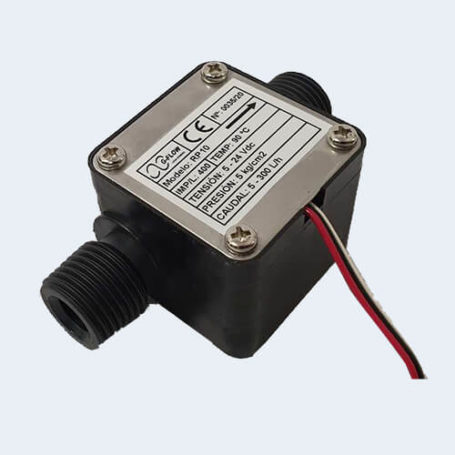

Caudalímetros de Ruedas Ovaladas RP

– Indicado para líquidos viscosos alimenticios y/o corrosivos
– Construcción robusta y sencilla en resina PPS


– Rango de temperatura de trabajo: -10 a 70ºC

(sin congelación)

– Presión máxima de trabajo: 5bar
– Condiciones ambientales: -10 a 70ºC a máximo 85% HR

(sin condensación)


– Alta precisión (±0,6%)
– Alta resolución

Los medidores de ruedas ovaladas son medidores volumétricos directos para líquidos. Es decir, no se ve afectado por el tipo de flujo, conductividad, viscosidad, presión, temperatura, vibraciones…



Su elemento de medición consiste en dos ruedas ovaladas de precisión dentadas girando una sobre otra impulsadas por la presión del fluido. Cada rotación de las ruedas ovales transporta siempre el mismo volumen del líquido a través del contador, por lo que el número de revoluciones es una medida precisa de la cantidad de líquido que fluye a través del medidor.

Así determinando el número de revoluciones de las ruedas ovaladas conoceremos el volumen del fluido.

RP05RP10
Temperatura (º C)Máxima*7070
Presión (bar)Máxima *55
Caudal (L/h)Mínimo0,55
Máximo50300
Resolución EstándarPulsos/litro (aprox.)2174400
MaterialesRuedasPPSPPS
CuerpoPPSPPS
ConexionesRosca Gas¼” G macho½” G macho
Dimensiones (mm)A8090
Peso (kg)Estándar0.10.14

* Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.

ModeloCaudales (l/h)DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
RP050,550
RP105300DescargarDescargarDescargarDescargar
