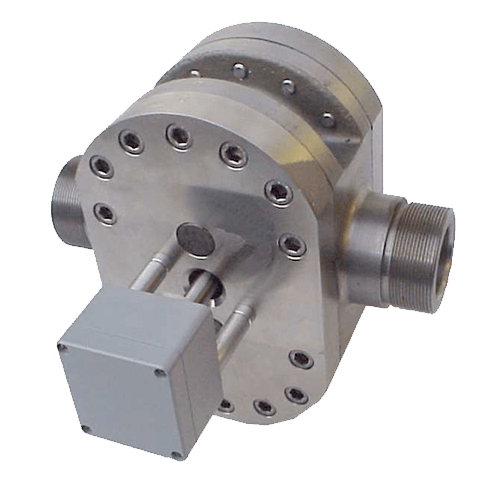

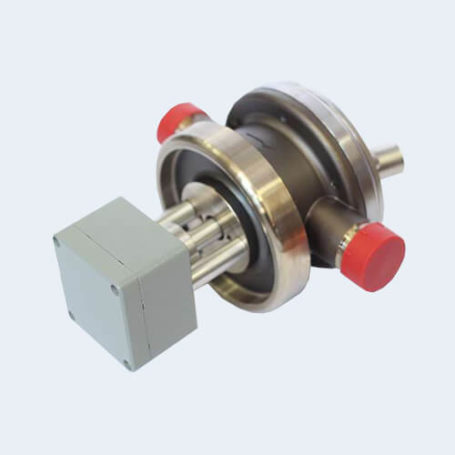

Caudalímetros de Ruedas Ovaladas RN

– Indicado para líquidos viscosos (hasta 100.000 cP), mientras

no sean alimenticios ni corrosivos.


– Construcción sencilla y robusta en acero al carbono.


– No necesita tramos rectos de tubería de entrada y salida.
– No le influye el perfil de la corriente.
– No le afectan las vibraciones, cambios de presión o

viscosidad.

– No precisa ajuste de cero.


– Resiste altas temperatura (hasta 250ºC) y presiones

(hasta 500 bar) bajo pedido.


– Aprobado por el Centro Español de Meteorología (C.E.M.)

para transacciones comerciales.


– Alta precisión de medida. Errores inferiores a:

o 0,4% en todo el rango de medida 10x (máx./min.)

Los medidores de ruedas ovaladas son medidores volumétricos directos para líquidos. Es decir, no se ve afectado por el tipo de flujo, conductividad, viscosidad, presión, temperatura, vibraciones…



Su elemento de medición consiste en dos ruedas ovaladas de precisión dentadas girando una sobre otra impulsadas por la presión del fluido. Cada rotación de las ruedas ovales transporta siempre el mismo volumen del líquido a través del contador, por lo que el número de revoluciones es una medida precisa de la cantidad de líquido que fluye a través del medidor.

Así determinando el número de revoluciones de las ruedas ovaladas conoceremos el volumen del fluido.

RN10RNF15RN20RNF20RN32RNF32RNF50
Temperatura (º C)Estándar90906090909090
Máxima *250180250180250180180
Presión (bar)Estándar25322550255050
Máxima *50-50-50--
Caudal (L/h) **Mínimo30501001004004002.000
Máximo9002.0003.0004.0008.0008.00020.000
Resolución EstándarPulsos / litro (aprox)18575383820208
MaterialesRuedasAceroAceroAceroAceroAceroAceroAcero
CuerpoAceroAceroAceroAceroAceroAceroAcero
ConexionesRosca Gas½"½"1 ¼"¾"1 ¼"1"2"

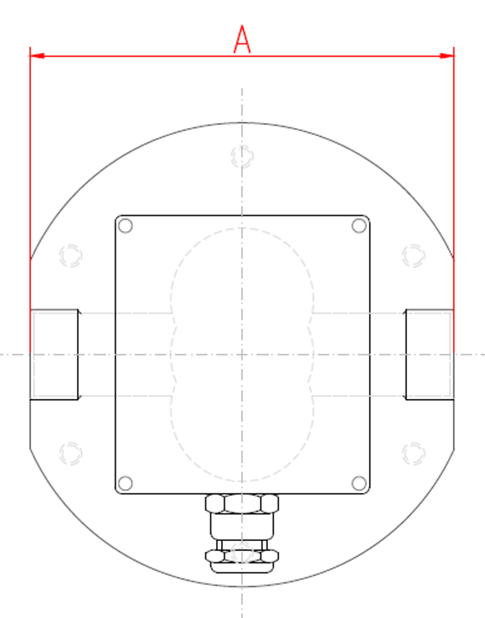

Dimensiones (mm)A110100110129220144249
Peso (kg)Estándar137571050

* Temperatura y presión máxima bajo pedido
** Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.

ModeloCaudales (l/h)DWG 2DPDF 2DPDF3DSTEP 3D
MínimoMáximo
RN1030900DescargarDescargarDescargarDescargar
RNF15502.000
RN201003.000DescargarDescargarDescargarDescargar
RNF201004.000DescargarDescargarDescargarDescargar
RN324008.000DescargarDescargarDescargarDescargar
RNF324008.000DescargarDescargarDescargarDescargar
RNF502.00020.000DescargarDescargarDescargarDescargar
