– Indicado para líquido viscosos (hasta 100.000 cP)
Alimenticios y/o corrosivos sin sólidos en suspensión.
– Construcción compacta y robusta.
– Puede medir líquidos sin conductividad
– Puede medir a muy bajos caudales.
– No necesita tramos rectos de tubería de entrada y salida.
No le influye el perfil de la corriente.
– No le afectan las vibraciones, cambios de presión
o viscosidad.
– No precisa ajuste de cero.
– Resiste altas temperaturas (hasta 250ºC) y presiones
(hasta 500 bar) bajo pedido.
– Muy alta repetibilidad (Incertidumbre menor al 0,05%).
– Muy alta precisión de medida. Errores inferiores a:
o 0,3% en todo el rango de medida 10x (máx./min.).
o 0,2% en un rango 5x (máx./min.).
o 0,1% a un caudal determinado.

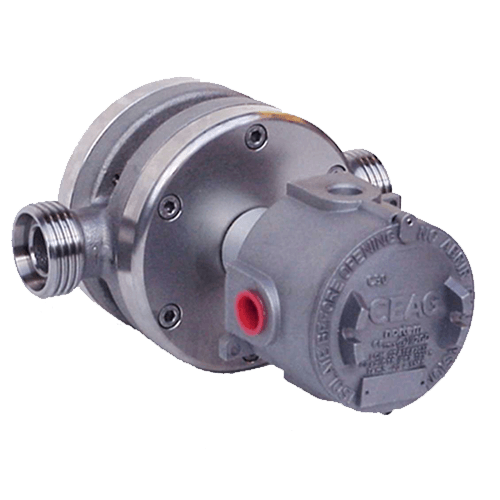

Los medidores de ruedas ovaladas son medidores volumétricos directos para líquidos. Es decir, no se ve afectado por el tipo de flujo, conductividad, viscosidad, presión, temperatura, vibraciones…
Su elemento de medición consiste en dos ruedas ovaladas de precisión dentadas girando una sobre otra impulsadas por la presión del fluido. Cada rotación de las ruedas ovales transporta siempre el mismo volumen del líquido a través del contador, por lo que el número de revoluciones es una medida precisa de la cantidad de líquido que fluye a través del medidor.
Así determinando el número de revoluciones de las ruedas ovaladas conoceremos el volumen del fluido.
| RI10 | RI10P | RI15 | RI20 | RI20EF | RI32 | RI50 | RI50P | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura (º C) | Estándar | 90 | 60 | 90 | 90 | 90 | 90 | 90 | 60 | |
| Máxima * | 250 | 60 | 250 | 250 | 250 | 250 | 250 | 60 | ||
| Presión (bar) | Estándar | 32 | 32 | 32 | 32 | 32 | 32 | 16 | 16 | |
| Máxima * | 100 | 100 | 500 | 500 | 500 | 500 | 100 | 100 | ||
| Caudal (L/h) ** | Mínimo | 40 | 30 | 100 | 150 | 150 | 300 | 2.000 | 1.000 | |
| Máximo | 900 | 1.200 | 2.000 | 3.000 | 4.000 | 6.000 | 20.000 | 35.000 | ||
| Resolución Estándar | Pulsos / litro (aprox) | 185 | 185 | 148 | 38 | 38-76 | 20 | 8 | 8 | |
| Materiales | Ruedas | AISI 316 | PET | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | PET | |
| Cuerpo | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | ||
| Conexiones | Estándar | Rosca DIN NW | - | - | - | 25 | - | 25 | 50 | 50 |
| Rosca Gas | ½" | ½" | ½" | 1 ¼" | ¾ | 1 ¼" | - | - | ||
| Opciones | Bridas DINEN-1092-1 | DN10 PN40 | DN10 PN40 | DN15 PN40 | DN25 PN40 | DN32 PN40 | DN32 PN40 | DN50 PN40 | DN50 PN40 | |
| Bridas ANSI | ½" | ½" | ½" | 1 ¼" | 1 ¼" | 1 ¼" | 2" | 2" | ||

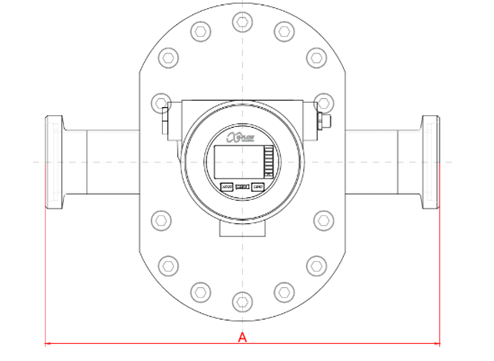

| Dimensiones (mm) | A | 110 | 110 | 100 | 220 | 96 | 220 | 330 | 330 | |
| Peso (kg) | Estándar | 1 | 1 | 3 | 9 | 5 | 9 | 48 | 36 | |
* Temperatura y presión máxima bajo pedido
** Valores válidos solo para líquidos con viscosidad de 1cP. Para otros líquidos consultar.
| Modelo | Caudales (l/h) | DWG 2D | PDF 2D | PDF3D | STEP 3D | |
|---|---|---|---|---|---|---|
| Mínimo | Máximo | |||||
| RI10 | 40 | 900 | Descargar | Descargar | Descargar | Descargar |
| RI10P | 30 | 1.200 | Descargar | Descargar | Descargar | Descargar |
| RI15 | 100 | 2.000 | Descargar | Descargar | Descargar | Descargar |
| RI20 | 150 | 3.000 | Descargar | Descargar | Descargar | Descargar |
| RI20EF | 150 | 4.000 | Descargar | Descargar | Descargar | Descargar |
| RI32 | 300 | 6.000 | Descargar | Descargar | Descargar | Descargar |
| RI50 | 2.000 | 20.000 | Descargar | Descargar | Descargar | Descargar |
| RI50P | 1.000 | 35.000 | Descargar | Descargar | Descargar | Descargar |
